[I/O卡] 石鑫华视觉供应三进三出串口通信IO卡

[复制链接]

主题

好友

1万

积分

版主

  • TA的每日心情

    2015-3-4 10:04
  • 签到天数: 128 天

    [LV.7]70FPS

    发表于 2014-7-18 11:25:36 |显示全部楼层
    本帖最后由 小艺 于 2014-7-18 11:27 编辑
    . o1 x! y& L. k; |2 {
    ! L3 Z9 n8 V: W7 _' j# J9 E& ^1 T
    9 A% P0 H4 I) a- [0 |& Q

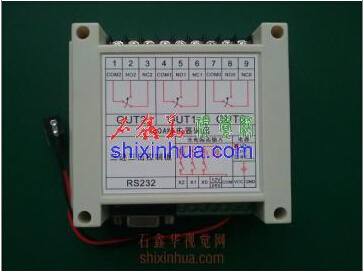

    三进三出串口通信IO卡
    2 ^. z6 p, ~2 x/ d) ~- |/ H

    3 `2 y' P  U: @3 j2 q6 z
    9 W$ o. @/ G9 w* a1 h4 o8 Q+ y8 A

    / a+ V: Y8 ?/ [# ^8 h- x' R( h5 G$ ?7 R9 n- A) ?) {

    ) ~8 ~! N* U$ a6 E
    8 ?3 D5 i) i% S$ `( ~  c& [& j% Z- A1 z
    , o) @7 R3 y) J  P, l
    基本特征:$ W3 `4 ^8 u4 u1 o. F' f1 X

    ! d6 O  N, [/ p8 E( X$ s( |

    三路带光耦输入,可有效抗干扰,2~24VDC为高电平,-24V~0.8VDC为低电平;4 d: i4 ?" K$ ~; O0 l) }: V$ w5 a
    三路继电器输出,可驱动大负载,最大22VAC/10A;
    3 @3 G# Q  o/ i+ w, QRS232串口通信协议,支持NI Vision Buider for AI直接读写;
    + k$ }/ z, Q( ^0 w7 s7 s带校验和、帧溢出(超时),有效抗干扰;5 ?. B' Z2 }8 U& E5 B( G! Q
    支持LabVIEW VISA串口通信;
      I6 x) b# p7 ~带外壳,有效保护内部元器件;
    3 K& u% l; r" J& e! w  ~6 o3 r可导轨安装。

    串口IO模块(三进三出)说明

    4 Q+ Z, I. w! I0 h+ ~! E- A
    输入电压:DC 12V.板载稳压芯片.. W3 b1 p6 ^# K3 ?) G# ~% u
    通信协议:异步串行通信协议(RS232),八位数据,一位停止位.无奇偶校验位.波特率9600bps.4 Y8 E% J; K, e4 N1 H9 [

    2 M& \6 L2 _# P* z0 C$ S3 D数据格式帧传送,超时溢出,校验和,带数据回传.
    4 ~, o1 c5 Q! Q1 t- ]数据以帧的形式发送,每帧9字节,如果中途丢失数据,或发现数据校验和错误,那该帧数据将无效,并且不会有数据回传.如果帧数据正确并成功执行命令,控制板就会回发本帧数据.上层软件可以利用回发来确定控制板是否正确接收并执行命令,如果50ms内没有接收到回传数据,说明和控制板的通信错误,这时应该重发帧数据.以保证控制板执行命令.# d1 C" a% O% c
    工业现场情况复杂,通信距离长等,都会产生严重的干扰,常出现数据丢失或数据错误等现象.本控制板带校验和,正确执行时回传数据,数据超时溢出功能,在严重干扰时能保证数据可靠传输,命令正确执行.3 z( Y4 c8 c. I: \' d+ p( b

    / z. O+ A2 W. h- m1 N  e, j , P$ `8 z$ Y! B$ ]2 k0 ~! p
    :9字节,如下.

    123456789
    00H5AH53H地址命令数据返回状态保留校验和
    * b* r. S+ A4 s) v3 P* ^


    # X) m2 X) E  t& n' G" W第1字节固定是:00H
    & a9 w; E: F8 d  b& @# u第2字节固定是:5AH3 w4 T; Y/ K( K
    第3字节固定是:53H3 w, F! ^0 Q7 @6 f! f
    第4字节是:地址字节.由板上跳线决定,当总线上挂了两块控制板以上时,数据发给哪个控制板,就由这地址位决定.  y) x9 [6 F1 e/ w4 {& ]& w0 g0 V

    A2A1A0地址
    0(短路)0(短路)0(短路)00H(默认)
    0(短路)0(短路)1(开路)01H
    0(短路)1(开路)0(短路)02H
    0(短路)1(开路)1(开路)03H
    1(开路)0(短路)0(短路)04H
    1(开路)0(短路)1(开路)05H
    1(开路)1(开路)0(短路)06H
    1(开路)1(开路)1(开路)07H

    2 c# B2 f* w0 `/ E7 |: C& U2 S
    第5字节是:命令字节.控制继电器的断开与闭合.* Q! S  \8 V' W3 A  {
    第6字节是:数据字节9 k9 W; S, [& M
    第7字节是:返回的状态,位5至位0有效

    Bit5Bit4Bit3Bit2Bit1Bit0
    Y2闭合为1
    " z8 e$ V& A* _; a8 g& `9 ?; {Y2断开为0
    Y1闭合为1
    ) F0 }# L1 u$ P1 mY1断开为0
    Y0闭合为1
    / e+ z+ G/ d/ f! B1 `5 \Y0断开为0
    X2高电平为1
    0 a7 J3 s5 W; r$ T6 iX2低电平为0
    X1高电平为1
    0 z. Z. H. m! Q2 h8 |( XX1低电平为0
    X0高电平为1
    + d2 m1 i* L: a% `X0低电平为0

    命令(第5字节)数据(第6字节)返回状态第7字节
    位开命令  0x01第n个继电器闭合,如:n=2表示第二个继电器闭合Y2-Y0,X2-X0的状态
    位关命令  0x02第n个继电器断开,如:n=4表示第四个继电器断开Y2-Y0,X2-X0的状态
    全开命令  0x03所有继电器闭合,本字节可以为任意数据Y2-Y0,X2-X0的状态
    全关命令  0x04所有继电器断开,本字节可以为任意数据Y2-Y0,X2-X0的状态
    组开命令  0x05几个继电器一齐闭合,如n=00011000表示第四,五个继电器一齐闭合Y2-Y0,X2-X0的状态
    组关命令  0x06几个继电器一齐断开,如n=00000101表示第一,三个继电器一齐断开Y2-Y0,X2-X0的状态
    读状态命令0x07无效,可以为任意字节Y2-Y0,X2-X0的状态
      u) H; w# U+ P

    第8字节固定是:00H。保留字节。日后扩展用" p7 e; ], f1 t0 W
    第9字节是:校验和(前8字节的和)2 V. h3 j* j) I7 _7 F0 J5 D! F
    控制板在大电流处铺锡布线,能保证大电流可靠地通过
    & z- k! j) S7 m" |' E优质的接线端子,使线头更容易锁紧,大电流更容易通过,不易掉线.
    . }4 j8 j2 a$ X8 S0 U) h& T) x& |* w! I
    基本输入输出:
    4 X  p+ N& O0 U: _7 }/ F! ]3 q$ _
    基本接线法& Q% v  U0 z' }$ i. ]& Y/ }

    0 s- U* C4 F( P" l基本输入:X2-X0:
    8 z6 S; {9 \. d" u0 t电压    2V至24V          为逻辑12 f( d# G9 `/ K- t
    电压    -24V至0.8V        为逻辑0
    + w7 q* R1 R# X% t6 N& O基本输出:Y2-Y0
    6 }% F7 N! T) w8 yY2至Y0为继电器开关量常开输出。相当于一个开关。最大电流220V/10A8 t2 R" @5 _& D7 Y* a7 q5 |* |# U


    1 [+ o2 ~. A. u- t" [. M+ A  M; u* i: _2 r# Q4 Z, E
    石鑫华视觉网的采集卡购买请看http://shixinhua.com/mall/category-40-b0-IO%25BF%25A8.html
