[求助] 如何检测图片中的暗影?

[复制链接]

主题

好友

3116

积分

白金会员

  • TA的每日心情
    奋斗
    2017-6-30 16:45
  • 签到天数: 185 天

    [LV.7]70FPS

    发表于 2016-11-26 17:41:50 |显示全部楼层
    如下图,如何检测图片中的暗影?

    # P- A% O( N  J
    从灰度图来看,灰度相差不大,只是灰度值稍为低一点的像素,集中在某个区域,形成了人眼能看到暗影。
    7 @% g* [9 M8 o  {
    谢谢。

    ' B8 K  K; H( u

    2 C+ I( _$ z8 f: K; r

    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有帐号?注册会员

    x
    回复

    使用道具 举报

    主题

    好友

    2233

    积分

    金牌会员

  • TA的每日心情

    2017-2-27 20:29
  • 签到天数: 9 天

    [LV.3]30FPS

    发表于 2016-11-28 15:17:19 |显示全部楼层
    回复

    使用道具 举报

    主题

    好友

    12万

    积分

    超级版主

  • TA的每日心情
    奋斗
    昨天 15:02
  • 签到天数: 1170 天

    [LV.10]100FPS

    发表于 2016-11-28 17:05:42 |显示全部楼层

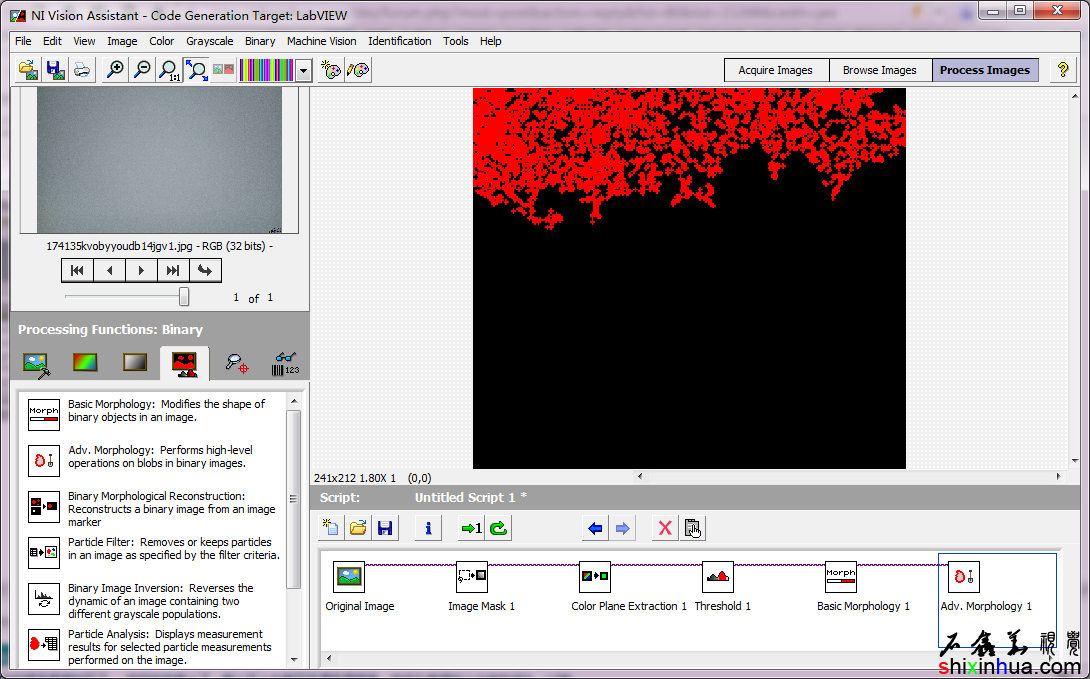

    这个用NI VISION,估计很难搞。其它软件,像Halcon、VisionPro,能搞出来的可能性大很多。
    7 l( \# M; {& o5 r/ L$ C使用NI VISION的话,可以想办法,将图像分割成多个细小的区域,然后再对每个小区域进行自动阈值,则有可能检测出来。8 y  C4 K: c6 @& e, z9 |( \

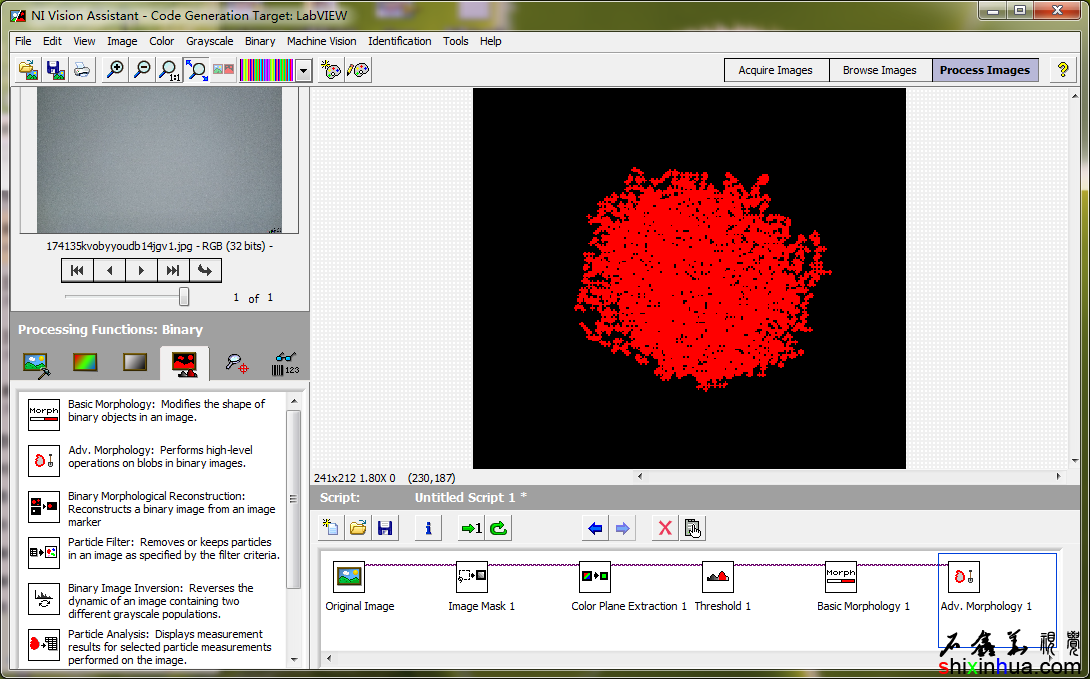

    只截取了有班块的一小部分,使用Metric自动阈值方法,再使用Open一次,再过滤小点一次。得到上面的效果。8 R) i, b, P2 R3 y9 i

      L: @$ E( `% B6 A' h* ^. r不过换一个区域,同样会检测到特征。所以,该方法对于图像不均匀,还是有点力不从心的。
    / t* A. t# n2 ], c
    1 d0 y9 V( s6 R8 H

    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有帐号?注册会员

    x
    回复

    使用道具 举报

    主题

    好友

    3116

    积分

    白金会员

  • TA的每日心情
    奋斗
    2017-6-30 16:45
  • 签到天数: 185 天

    [LV.7]70FPS

    发表于 2016-11-28 23:08:36 |显示全部楼层
    感谢石总的热心回复,谢谢。
    1 N, T! o( l3 v: Y5 Q% H  m% w2 U1 J; ~
    我已经看到别人的实现方法,不知用的是opencv还是halcon,因为中间亮四角暗,所以采用了如下图的辐射方式,应该是分区计算了,我看了演示,非常准确地把暗斑找出来并用红框标示出来了:
    0 H" g+ n! O, Q9 B# i& D% p+ r- I0 Z& L- [' b0 k

    # h, w4 O- {7 F3 |* k
    7 ]9 ^9 ]8 q/ }$ i1 @% Y

    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有帐号?注册会员

    x
    回复

    使用道具 举报

    主题

    好友

    1231

    积分

    金牌会员

  • TA的每日心情
    慵懒
    2017-9-15 14:58
  • 签到天数: 54 天

    [LV.5]50FPS

    发表于 2016-12-2 15:13:08 |显示全部楼层

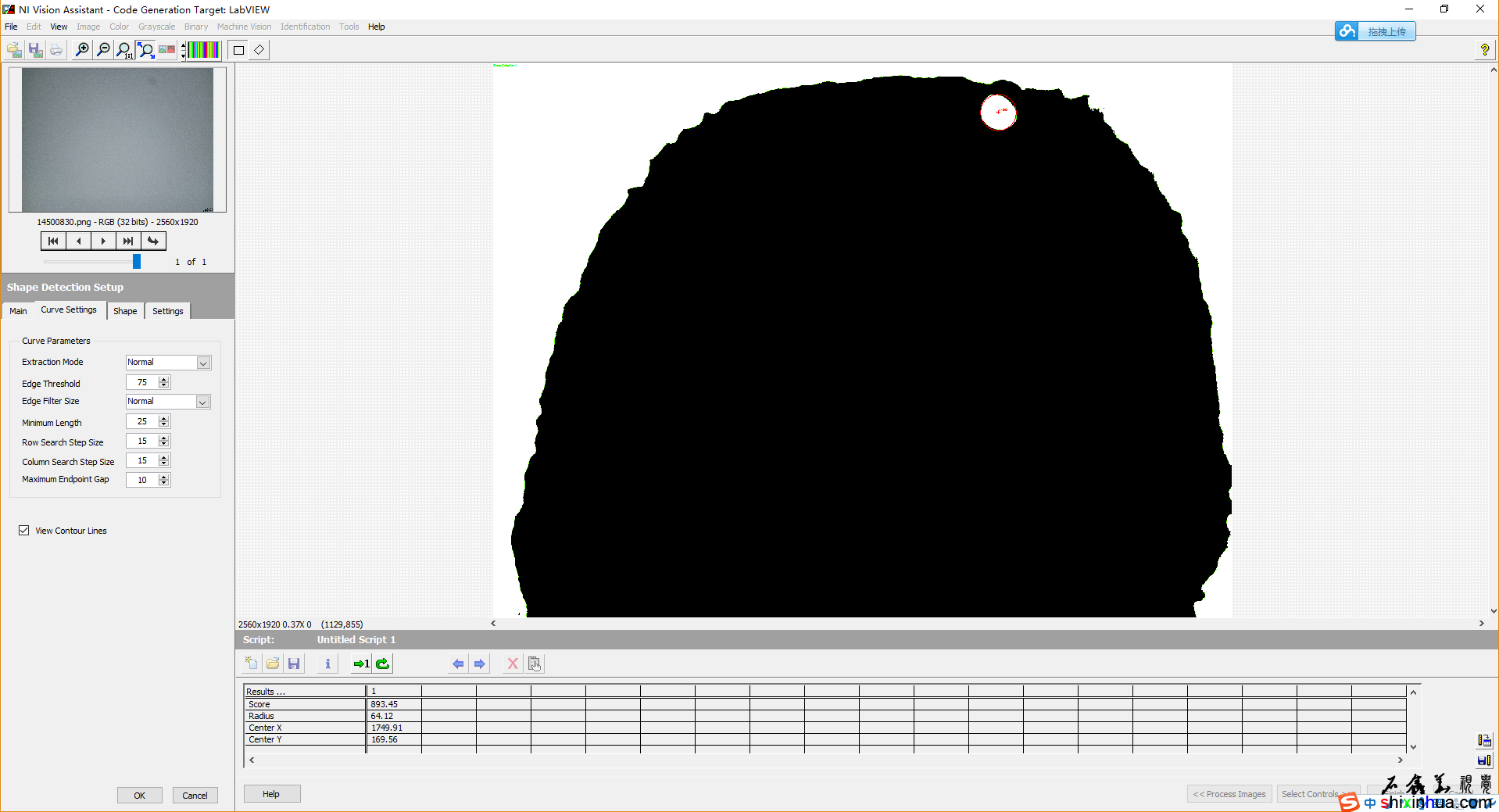

    我只是就您的这张图找的这个斑点,具体问题可能更复杂,如果有不正确的地方请您指正

    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有帐号?注册会员

    x
    回复

    使用道具 举报

    主题

    好友

    3116

    积分

    白金会员

  • TA的每日心情
    奋斗
    2017-6-30 16:45
  • 签到天数: 185 天

    [LV.7]70FPS

    发表于 2016-12-6 15:26:11 |显示全部楼层
    wonka 发表于 2016-12-2 15:13" E: F) g0 i. d1 _1 T; o
    我只是就您的这张图找的这个斑点,具体问题可能更复杂,如果有不正确的地方请您指正

    $ F% u" V: z+ S' M& u0 e谢谢。4 h( C! d/ m: `# A6 a
    我在助手中,怎么没有调出你的效果来?可以看下你的视觉助手的流程吗?
    回复

    使用道具 举报

    主题

    好友

    1231

    积分

    金牌会员

  • TA的每日心情
    慵懒
    2017-9-15 14:58
  • 签到天数: 54 天

    [LV.5]50FPS

    发表于 2016-12-7 13:33:11 |显示全部楼层
    wyb4993 发表于 2016-12-6 15:263 ~9 h& {$ C0 V
    谢谢。
    # k- I; Y; N5 q. M, G! L7 Y8 A3 ]8 G4 Q我在助手中,怎么没有调出你的效果来?可以看下你的视觉助手的流程吗?
    ( L  d  U. H+ ^& d9 e/ b, `

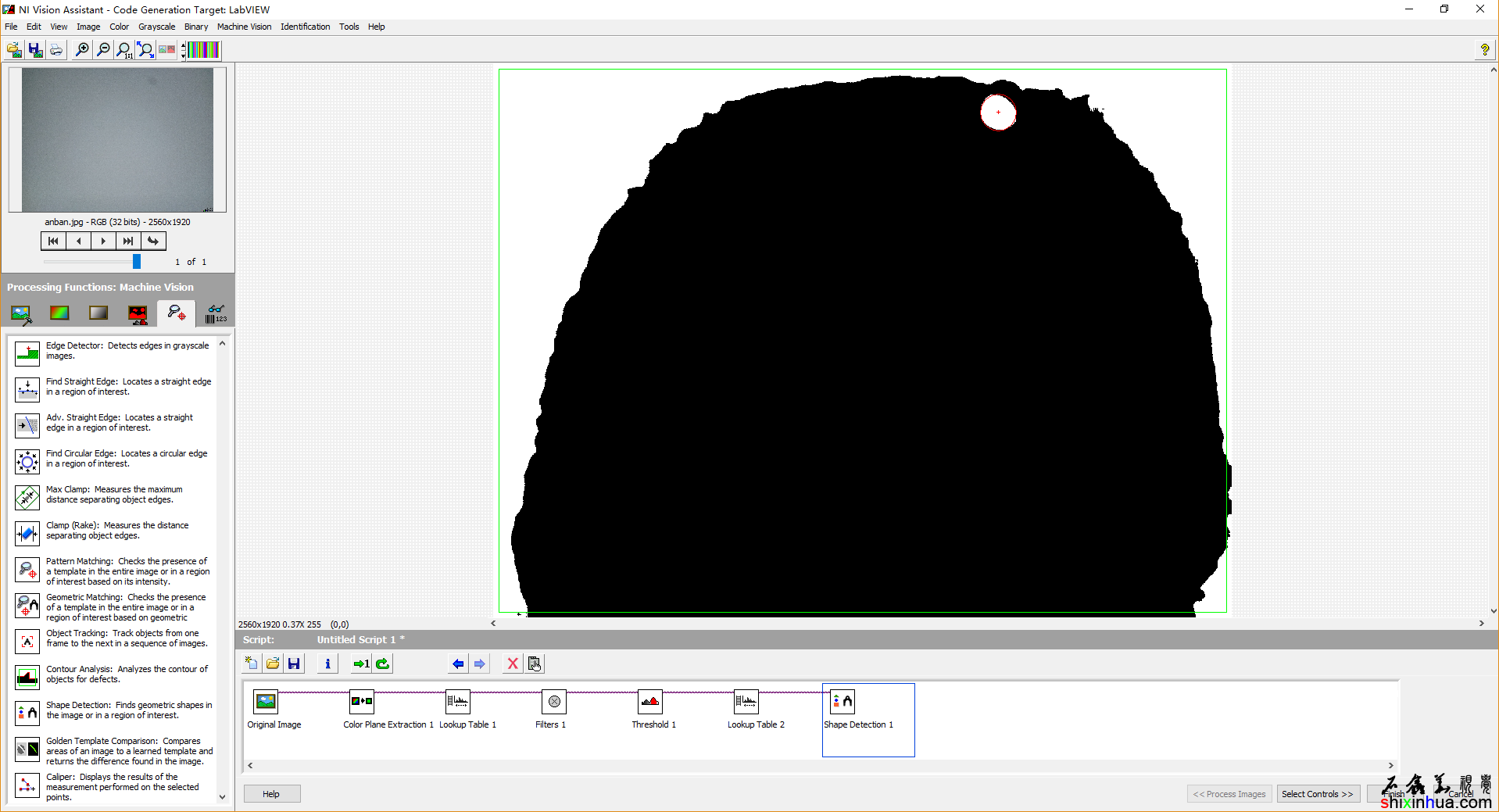

    主要思想就是降噪+阈值
    5 h) q  a8 B. G

    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有帐号?注册会员

    x
    回复

    使用道具 举报
