    3.1.8 IMAQ Get Image Size获取图像大小
    获取图像大小,有一定的实际使用价值,如根据图像的大小,自动设置ROI区域、根据图像大小对图像进行重采样。

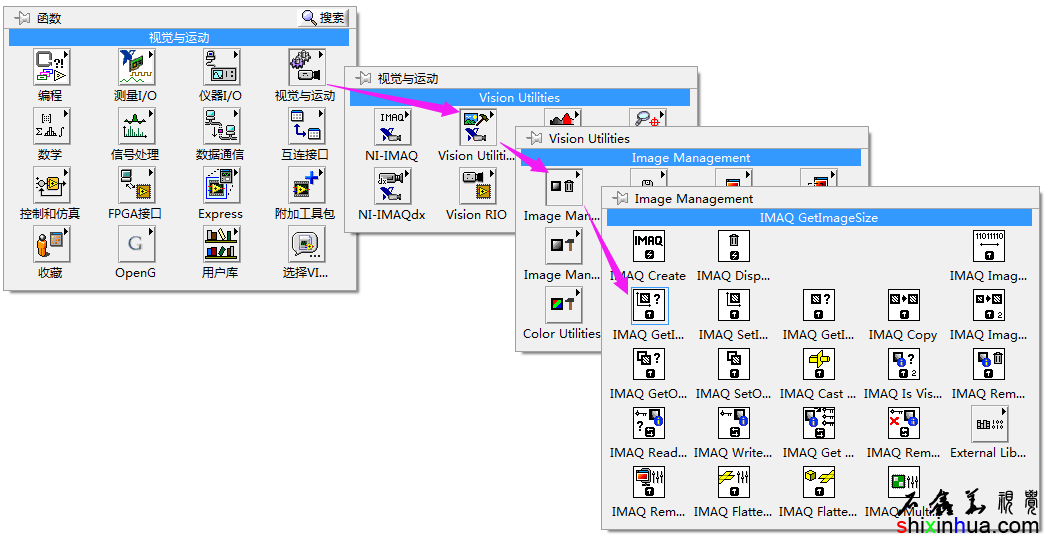

    IMAQ Get Image Size获取图像大小函数在程序选板中的位置

    IMAQ Get Image Size获取图像大小函数在程序选板中的位置
    IMAQGet Image Size获取图像大小函数在程序选板中的位置

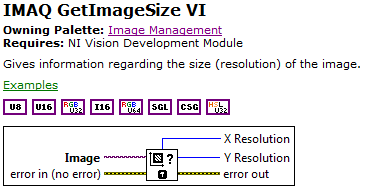

    IMAQ Get Image Size获取图像大小函数功能说明与接线端

    IMAQ Get Image Size获取图像大小函数功能说明与接线端
    IMAQGet Image Size获取图像大小函数功能说明与接线端
    给出关于图像的大小(分辨率)的信息。可以适用于全部的图像类型。函数的接线端比较简单,输入端除了图像引用、错误输入之外就没有其它的端子了。而输出,则只有X分辨率、Y分辨率以及错误输出。
    X分辨率X Resolution输出图像的水平方向的分辨率(像素数量)。
    Y分辨率Y Resolution输出图像的垂直方向的分辨率(像素数量)。
    下面来看一下其具体应用:

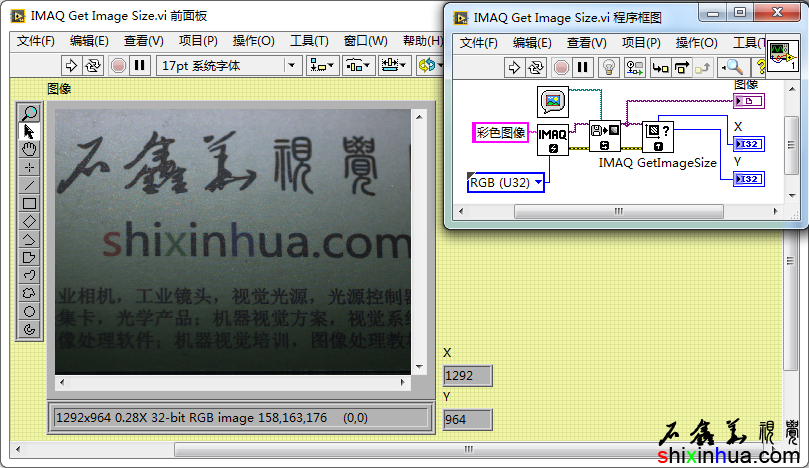

    IMAQ Get Image Size获取图像大小函数的应用实例

    IMAQ Get Image Size获取图像大小函数的应用实例
    IMAQGet Image Size获取图像大小函数的应用实例
        获取图像大小函数的使用非常简单,只需要对图像引用中的图像进行判断即可,输出的值可以给后面的函数进行其它的判断。如果仅仅只是想得到看到图像的大小,则完全不需要使用该函数,在前面板的Image显示控件中,就可以直接看到其大小,如上图的1292×964。分辨率的值只有在确实需要时,才有其价值。

    IMAQ Get Image Size.vi (39.71 KB, 下载次数: 23)
    图像.rar (1.23 MB, 下载次数: 81)
