HN-P-6040-H大恒图像16K像素60mm线扫镜头

石鑫华视觉

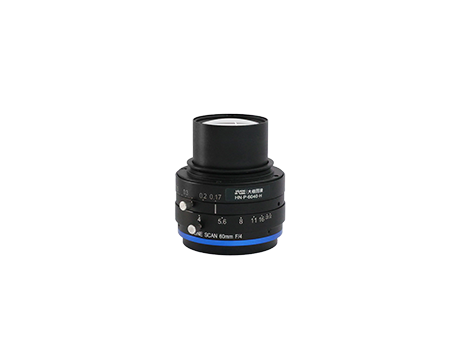

HN-P-6040-H大恒图像16K像素60mm线扫镜头

大恒图像HN-P系列线扫镜头

HN-P-6040-H

产品特点

n 60mm 焦距

n 线扫镜头

n 16K 分辨率

n 放大倍率0.04× ~ 0.5×

n 延长环和转接环配件可选

规格参数

型号	HN-P-6040-H
品牌	大恒图像
镜头类型	线扫镜头
调焦类型	固定焦距
分辨率	16K
sensor尺寸(mm)	Φ 60
像元尺寸(μm)	3.5
焦距(mm)	60±5%
光圈范围（F数）	F4-F32
放大倍率	0.04×	0.07×	0.17×	0.33×	0.50x
工作距离（WD）	1557.73	912.33	403.82	230.53	167.12
法兰后焦距	56.38	59.41	65.21	76.13	87.50
视场角	48.06°	46.80°	43.29°	38.71°	34.92°
光学畸变(%)	0.16	0.14	0.10	0.017	-0.04
基准工作距离(BWD) (mm)	403.8
聚焦范围	167mm - ∞
最小工作距离(mm)	167
工作距离(mm)	167mm - ∞
前螺纹(mm)	M40.5 × 0.5-
镜头接口	V38 口
机械尺寸(D×L)(mm)	Φ 48.50 × 31.67（不含螺纹）
工作温度	-10℃ ~ +50℃

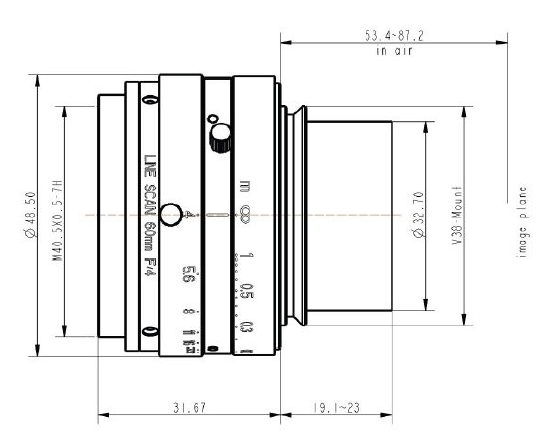

机械尺寸
