HN-P-4040-H大恒图像16K像素40mm线扫镜头

大恒图像HN-P系列线扫镜头

HN-P-4040-H

产品特点

n 40mm 焦距

n 线扫镜头

n 16K 分辨率

n 放大倍率0.04× ~ 0.33×

n 延长环和转接环配件可选

规格参数

型号	HN-P-4040-H
品牌	大恒图像
镜头类型	线扫镜头
调焦类型	固定焦距
分辨率	16K
sensor尺寸(mm)	Φ 60
像元尺寸(μm)	3.5
焦距(mm)	40±5%
光圈范围（F数）	F4-F32
放大倍率	0.04×	0.10×	0.17×	0.33×
工作距离（WD）	1069.64	439.20	266.18	146.42
法兰后焦距	45.13	47.57	50.44	57.00
视场角	65.87°	63.59°	61.10°	55.94°
光学畸变(%)	-0.17	-0.14	-0.10	0.01
基准工作距离(BWD) (mm)	266
聚焦范围	146mm - ∞
最小工作距离(mm)	146
工作距离(mm)	146mm - ∞
前螺纹(mm)	M40.5 × 0.5-
镜头接口	V38 口
机械尺寸(D×L)(mm)	Φ 48.50 × 50.09（不含螺纹）
工作温度	-10℃ ~ +50℃

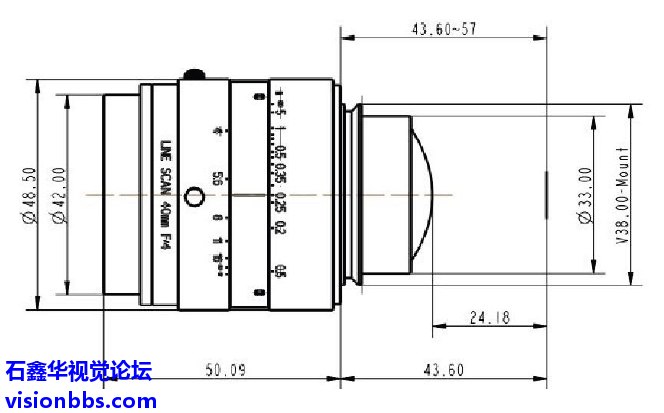

机械尺寸
