[原创] LabVIEW如何显示实时图像和历史图像

[复制链接]

主题

好友

11万

积分

超级版主

  • TA的每日心情
    开心
    11 小时前
  • 签到天数: 1097 天

    [LV.10]100FPS

    发表于 2015-5-22 11:26:51 |显示全部楼层
    LabVIEW如何显示实时图像与历史图像
    我们在文章“图像缓存使用移位寄存器是否有效验证_视觉开发模块NI Vision_图像处理|编程|机器视觉交流_机器视觉论坛_石鑫华视_商城_方案_系统_光源_控制器_工业相机_镜头_石鑫华视觉_华视自动化http://shixinhua.com/bbs/thread-7849-1-1.html”中已经验证过了,图像数据并不能直接使用移位寄存器的进行显示。还得想其它办法。
    那么既然图像是显示的同一个地址的数据,那么使用不同的地址会不会就能显示历史数据了呢?下面看一种方法:

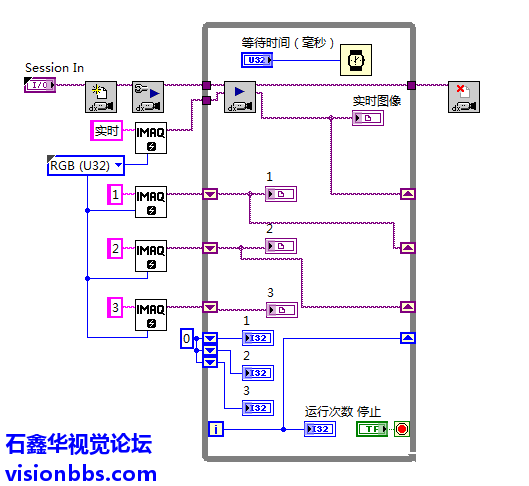

    分配不同的地址给历史图像
    上图是使用了三组移位寄存器分别赋值了不同的图像缓存地址,看看其是否可以显示历史图像呢?

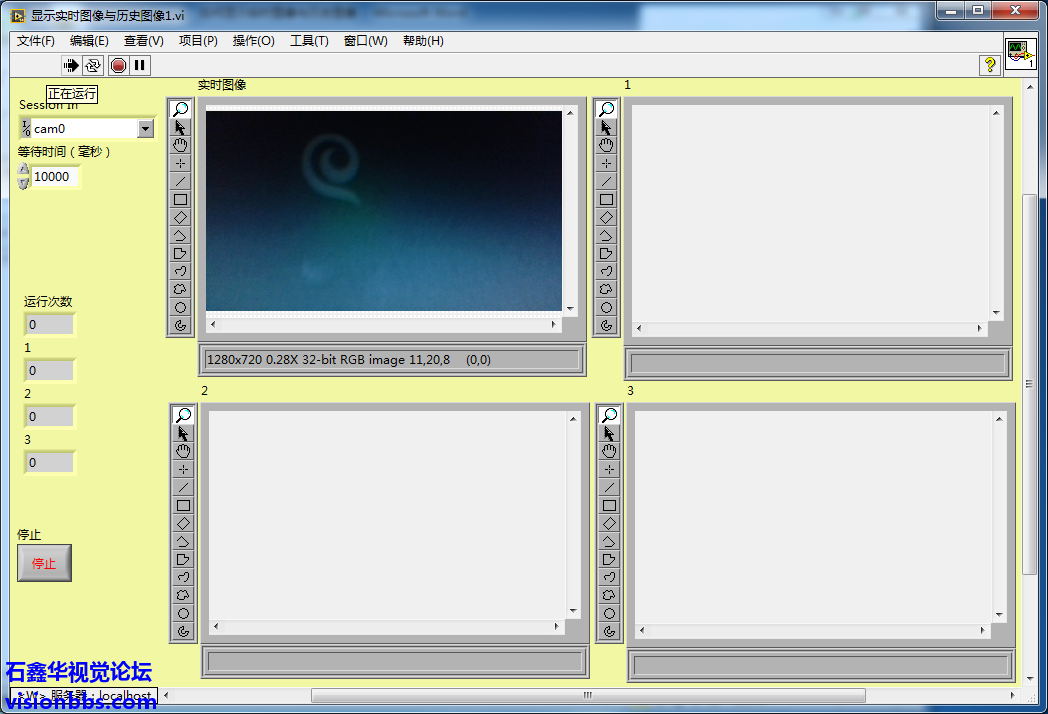

    运行第0

    * r& _8 ~6 f+ G$ ^; k3 q

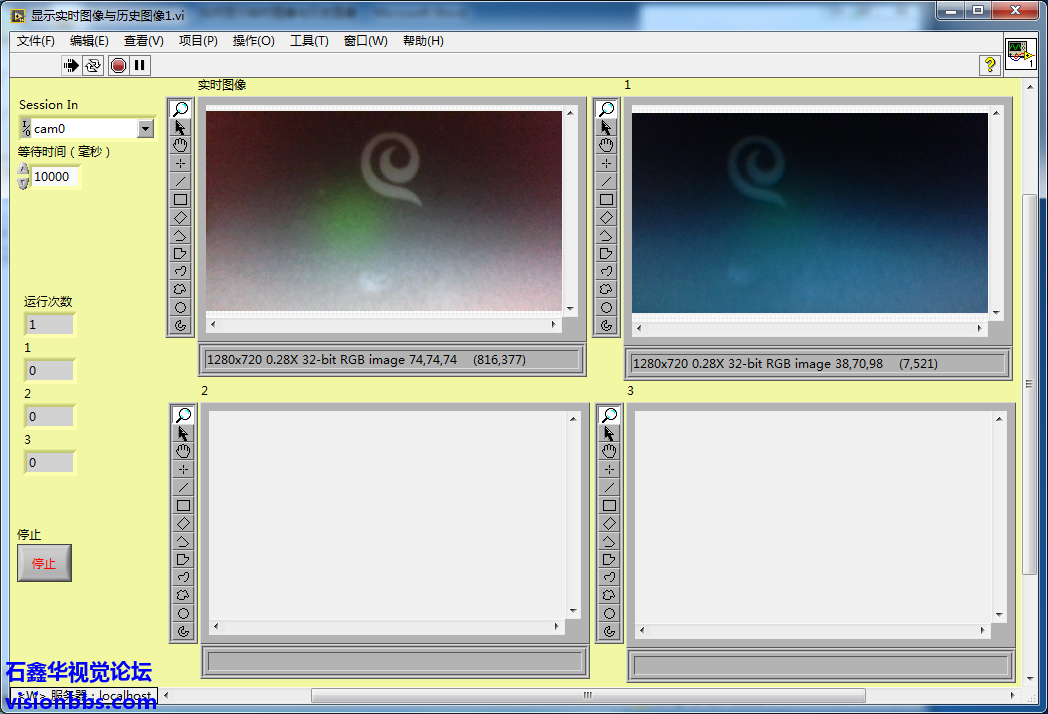

    运行第1
    这个时候还是正确的。

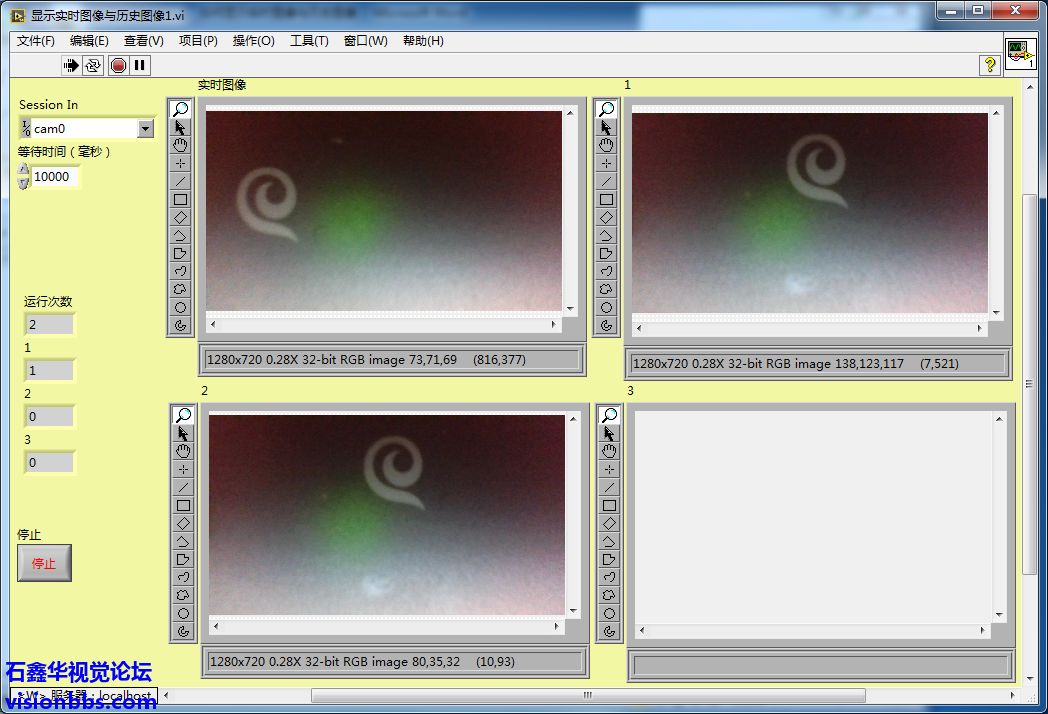

    运行第2

    ! Y* N# J; a1 f4 R

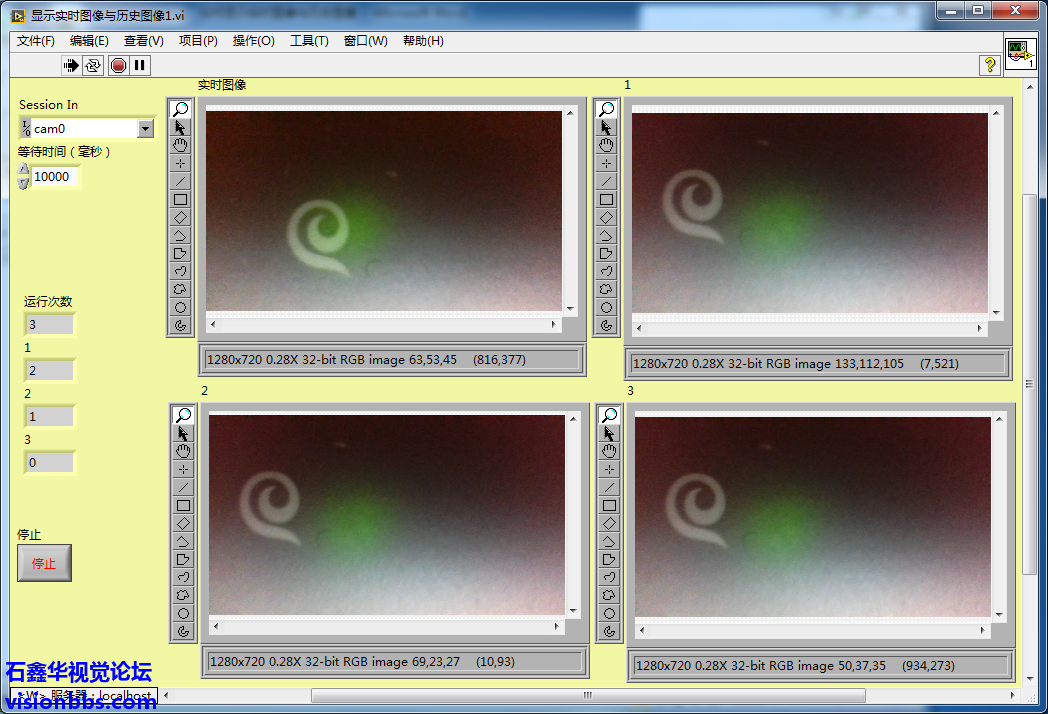

    运行第3

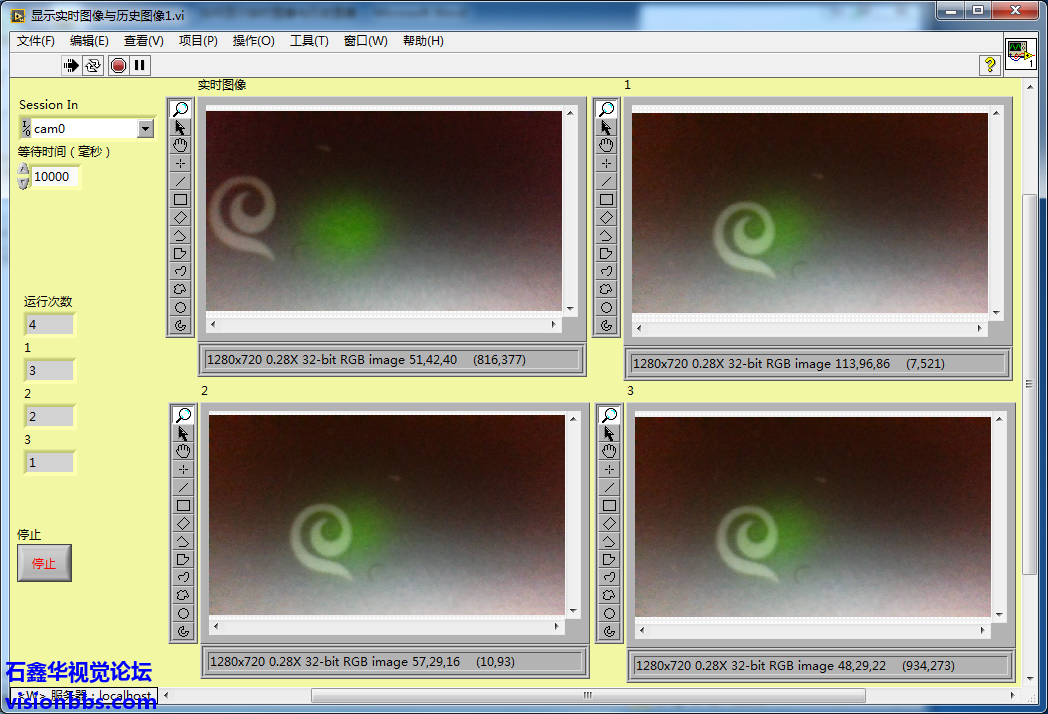

    运行第4
    从后面和第234次可以看到,图像123中的显示内容还是一样的。也就是说他们还是使用了同样的地址显示图像。即移位寄存器中,仍然传递的是地址值,而并不是数据值。因此还得想办法能将数据传递复制出来,才是正理。
    下面的方法则是可行的:

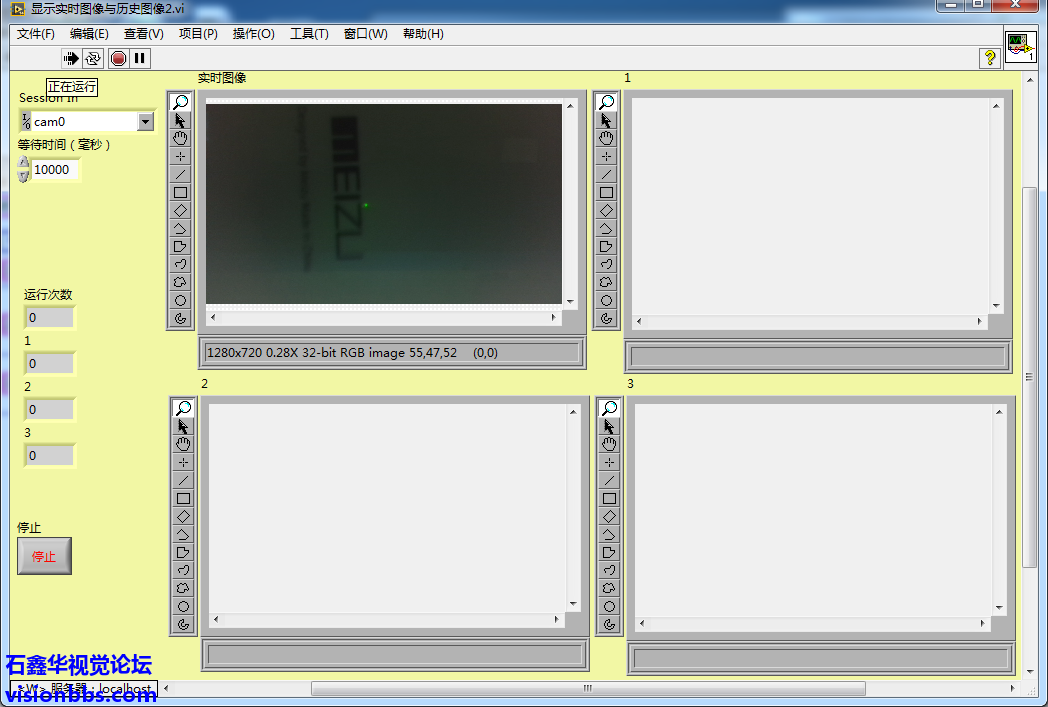

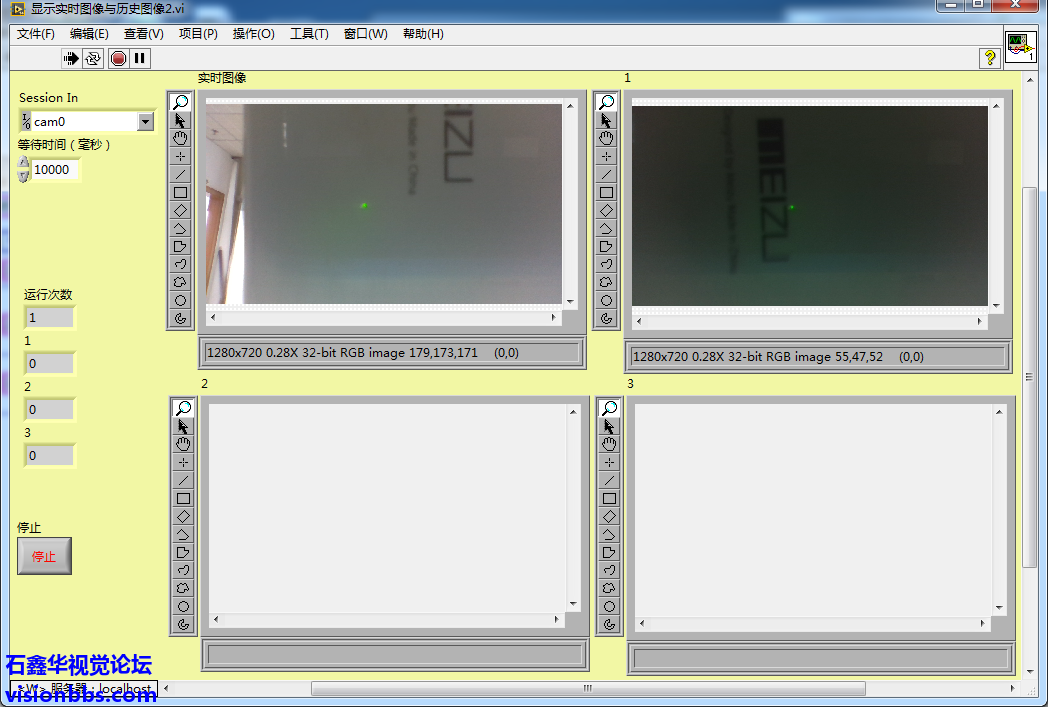

    0次运行
    1次运行

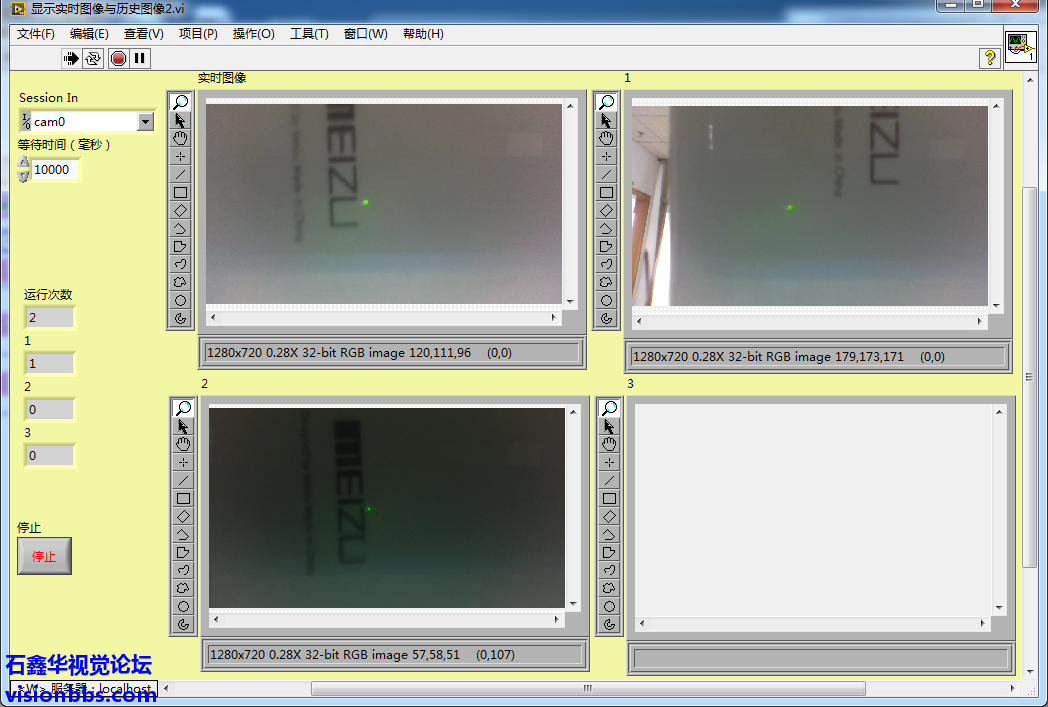

    2次运行

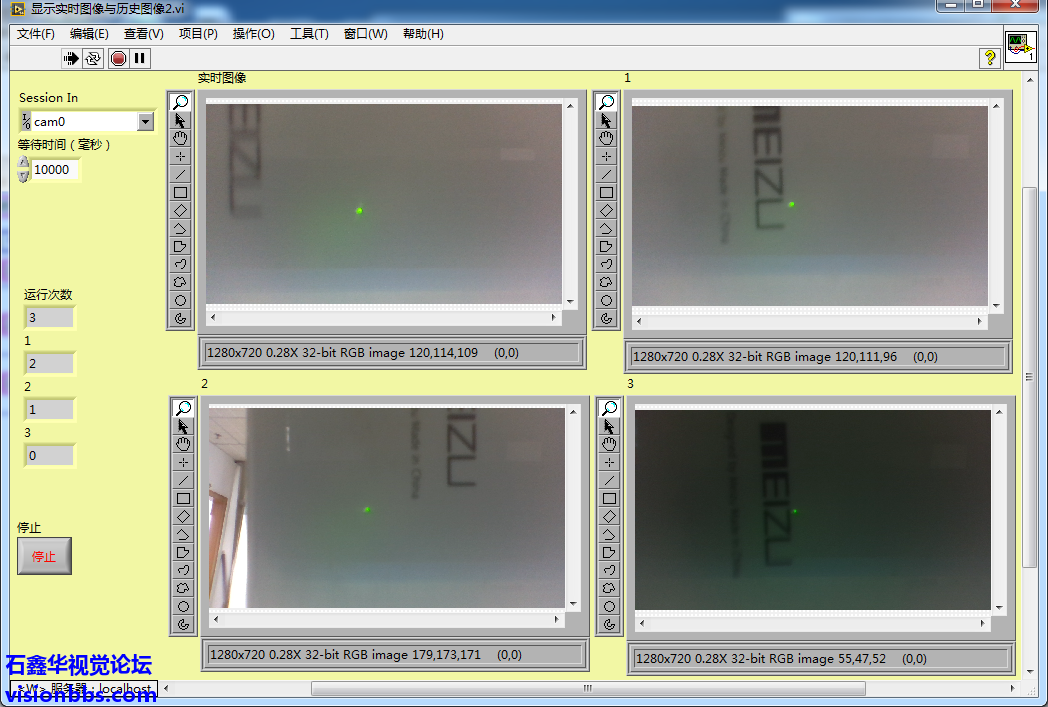

    3次运行
    从上面的图中可以看到,实时图像、123中的图像都是不一样的,而且是顺序显示的,也就是可以实时显示图像,也可以显示历史图像。具体实现方法,请购买本贴附件。如果积分不够,请多发贴推广本站,快速获取积分请充值,多谢您对本站的支持。
    LabVIEW2014SP1版附件
    0 F' F5 a3 |4 @2 Z3 f' U
    ; z3 v: d( A1 r  ^7 t: j

    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有帐号?注册会员

    x
    回复

    使用道具 举报

    主题

    好友

    770

    积分

    高级会员

  • TA的每日心情
    郁闷
    2016-10-13 14:04
  • 签到天数: 41 天

    [LV.5]50FPS

    发表于 2015-5-22 15:04:46 |显示全部楼层
    华视自动化http://pcmv.cn,工业相机、工业镜头、机器视觉光源、光源控制器、图像处理、系统集成全线服务
    回复

    使用道具 举报

    主题

    好友

    3116

    积分

    白金会员

  • TA的每日心情
    奋斗
    2017-6-30 16:45
  • 签到天数: 185 天

    [LV.7]70FPS

    发表于 2015-5-25 09:30:56 |显示全部楼层
    历史图像,我用缓存图像的函数,复制一份,不也可以吗?vision助手中可以看到,最多可以复制10张图像。
