大恒图像水星ME2L-U3系列Lite 版GigE接口POE工业相机水星二代Plus ME2P-G-P系列

Plus版 —— 四面安装，功能丰富

水星二代Plus（MERCURY2 Plus）的ME2P-G-P系列面阵相机是大恒图像自主研发的新一代产品。相机通过GigE接口进行图像数据的传输，支持POE，集成I/O（GPIO）接口，且相机四面设有螺钉安装孔位，可在不同结构下灵活安装。该系列新推出了移轴相机，解决了倾斜拍摄时景深受限的问题。ME2P-G-P系列性能出色、安装、使用方便，适用于工业检测、医疗、科研、教育等领域。

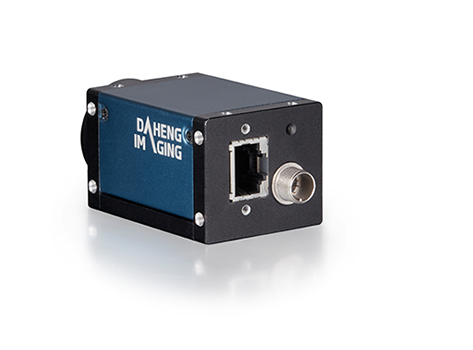

水星二代PlusME2P-G-P系列

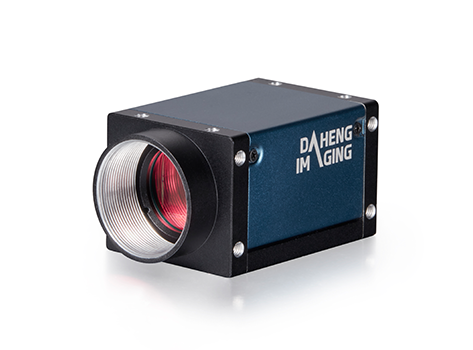

水星二代PlusME2P-G-P系列

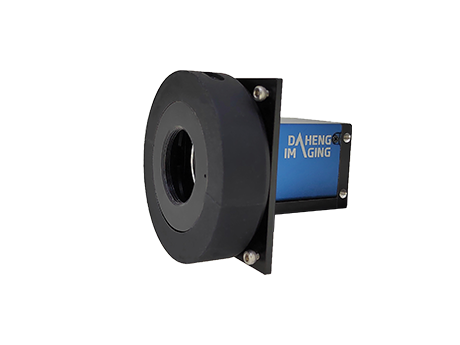

水星二代PlusME2P-G-P系列-移轴相机

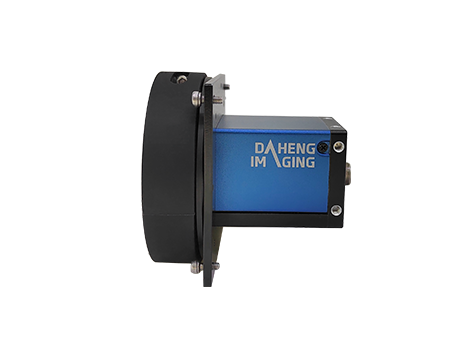

水星二代PlusME2P-G-P系列-移轴相机

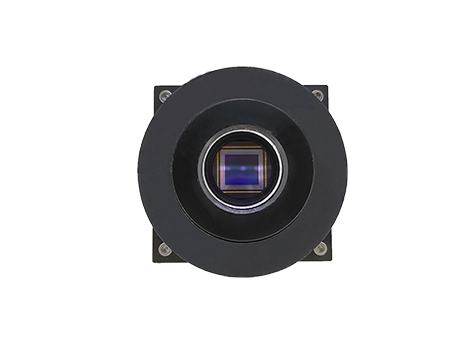

水星二代PlusME2P-G-P系列-移轴相机

	以太网供电（POE）       布线简单，长距离数据传输
	轻巧牢固，结构紧凑       29mm×29mm 紧凑截面，四面螺钉孔位方便安装
	C/CS镜头接口       适配市场上绝大部分镜头
	移轴相机可选       相机镜头与sensor平面0~8°可调，侧拍时增加相机景深
	功能丰富，图像质量更佳       支持像素抽样、平场校正、坏点校正等功能，优化图像质量
	二次开发       适配 HALCON，VisionPro，LabVIEW  等第三方软件

水星二代（MERCURY2）GigE 数字相机是由大恒图像自主研发的成熟产品，性能出色、设计小巧、价格实惠、安装、使用方便。水星二代GigE 相机包括标准版（MER2-G(-P)系列）、Plus 版（ME2P-G-P 系列）、Super版（ME2S-G-P 系列）和China 版（ME2C-G(-P)系列），相机提供多种分辨率、帧率的相机型号，并配备有各大领先芯片制造商生产的CMOS 感光芯片可供选择。

水星二代GigE 数字相机通过GigE数据接口进行图像数据的传输，并提供线缆锁紧装置，能稳定工作在各种恶劣环境下，是高可靠性、高性价比的工业数字相机产品。适用于工业检测、医疗、科研、教育等领

域。

水星二代Plus GigE 相机现已推出多光谱型号

ME2P 系列多光谱相机搭载InGaAs ViSWIR 传感器芯片，一台相机可实现四通道图像输出，支持编码器触发和连续采集，2.5Gbit/s传输速度，支持 PoE 并集成 I/O 接口，适用于水分测量、半导体检测、塑料分类等应用。

型号名称说明

水星二代USB3.0 接口数字相机的详细信息在下文功能/性能列表给出。每一个相机型号由其Sensor最大分辨率、最大分辨率下最大帧率，以及Sensor的彩色/黑白类型确定。

遵循的标准

相机遵循GigE Vision1.2 标准，GEN< i >CAM3.0 标准和IEEE802.3af 标准。

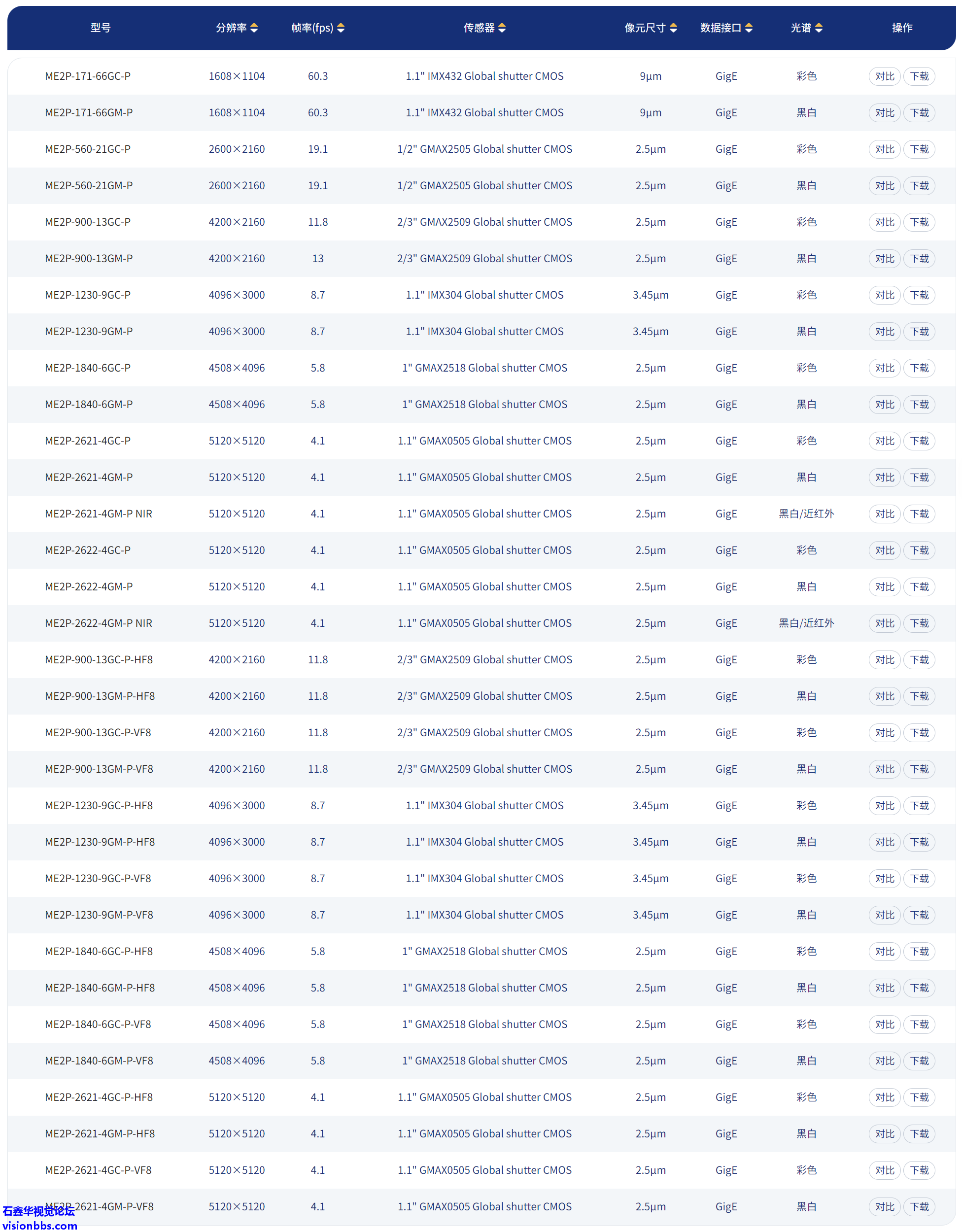

产品列表

型号	分辨率	帧率（FPS）	图像传感器	像元尺寸	数据接口	光谱颜色
ME2P-171-66GC-P	1608×1104	60.3	1.1" IMX432 Global shutter CMOS	9μm	GigE	彩色
ME2P-171-66GM-P	1608×1104	60.3	1.1" IMX432 Global shutter CMOS	9μm	GigE	黑白
ME2P-560-21GC-P	2600×2160	19.1	1/2" GMAX2505 Global shutter CMOS	2.5μm	GigE	彩色
ME2P-560-21GM-P	2600×2160	19.1	1/2" GMAX2505 Global shutter CMOS	2.5μm	GigE	黑白
ME2P-900-13GC-P	4200×2160	11.8	2/3" GMAX2509 Global shutter CMOS	2.5μm	GigE	彩色
ME2P-900-13GM-P	4200×2160	13	2/3" GMAX2509 Global shutter CMOS	2.5μm	GigE	黑白
ME2P-900-13GC-P-HF8	4200×2160	11.8	2/3" GMAX2509 Global shutter CMOS	2.5μm	GigE	彩色
ME2P-900-13GM-P-HF8	4200×2160	11.8	2/3" GMAX2509 Global shutter CMOS	2.5μm	GigE	黑白
ME2P-900-13GC-P-VF8	4200×2160	11.8	2/3" GMAX2509 Global shutter CMOS	2.5μm	GigE	彩色
ME2P-900-13GM-P-VF8	4200×2160	11.8	2/3" GMAX2509 Global shutter CMOS	2.5μm	GigE	黑白
ME2P-1230-9GC-P	4096×3000	8.7	1.1" IMX304 Global shutter CMOS	3.45μm	GigE	彩色
ME2P-1230-9GM-P	4096×3000	8.7	1.1" IMX304 Global shutter CMOS	3.45μm	GigE	黑白
ME2P-1230-9GC-P-HF8	4096×3000	8.7	1.1" IMX304 Global shutter CMOS	3.45μm	GigE	彩色
ME2P-1230-9GM-P-HF8	4096×3000	8.7	1.1" IMX304 Global shutter CMOS	3.45μm	GigE	黑白
ME2P-1230-9GC-P-VF8	4096×3000	8.7	1.1" IMX304 Global shutter CMOS	3.45μm	GigE	彩色
ME2P-1230-9GM-P-VF8	4096×3000	8.7	1.1" IMX304 Global shutter CMOS	3.45μm	GigE	黑白
ME2P-1840-6GC-P	4508×4096	5.8	1" GMAX2518 Global shutter CMOS	2.5μm	GigE	彩色
ME2P-1840-6GM-P	4508×4096	5.8	1" GMAX2518 Global shutter CMOS	2.5μm	GigE	黑白
ME2P-1840-6GC-P-HF8	4508×4096	5.8	1" GMAX2518 Global shutter CMOS	2.5μm	GigE	彩色
ME2P-1840-6GM-P-HF8	4508×4096	5.8	1" GMAX2518 Global shutter CMOS	2.5μm	GigE	黑白
ME2P-1840-6GC-P-VF8	4508×4096	5.8	1" GMAX2518 Global shutter CMOS	2.5μm	GigE	彩色
ME2P-1840-6GM-P-VF8	4508×4096	5.8	1" GMAX2518 Global shutter CMOS	2.5μm	GigE	黑白
ME2P-2621-4GC-P	5120×5120	4.1	1.1" GMAX0505 Global shutter CMOS	2.5μm	GigE	彩色
ME2P-2621-4GM-P	5120×5120	4.1	1.1" GMAX0505 Global shutter CMOS	2.5μm	GigE	黑白
ME2P-2621-4GM-P NIR	5120×5120	4.1	1.1" GMAX0505 Global shutter CMOS	2.5μm	GigE	黑白/近红外
ME2P-2621-4GC-P-HF8	5120×5120	4.1	1.1" GMAX0505 Global shutter CMOS	2.5μm	GigE	彩色
ME2P-2621-4GM-P-HF8	5120×5120	4.1	1.1" GMAX0505 Global shutter CMOS	2.5μm	GigE	黑白
ME2P-2621-4GC-P-VF8	5120×5120	4.1	1.1" GMAX0505 Global shutter CMOS	2.5μm	GigE	彩色
ME2P-2621-4GM-P-VF8	5120×5120	4.1	1.1" GMAX0505 Global shutter CMOS	2.5μm	GigE	黑白
ME2P-2622-4GC-P	5120×5120	4.1	1.1" GMAX0505 Global shutter CMOS	2.5μm	GigE	彩色
ME2P-2622-4GM-P	5120×5120	4.1	1.1" GMAX0505 Global shutter CMOS	2.5μm	GigE	黑白
ME2P-2622-4GM-P NIR	5120×5120	4.1	1.1" GMAX0505 Global shutter CMOS	2.5μm	GigE	黑白/近红外
