MER3-321-224X2M-SWIR F02大恒图像科研级SWIR短波红外相机

水星三代CoaXPress2.0接口321万像素短波红外工业相机

MER3-321-224X2M-SWIR F02相机采用全局曝光的 Sony IMX993 CMOS 感光芯片， 通过CXP2.0数据接口进行图像数据的高速传输，最大传输速率可达12.5Gbit/s，支持PoCXP供电，能稳定工作在各种恶劣环境下，是高可靠性、高传输速度、高图像质量的工业数字相机产品。

水星三代系列CXP2.0接口高分辨率小体积工业数字相机，具有高图像质量、低噪声、极低功耗等特点。


登录/注册后可看大图

水星MER3-X2-SWIR系列短波红外相机


登录/注册后可看大图

MER3-321-224X2M-SWIRF02


登录/注册后可看大图

MER3-321-224X2M-SWIRF02

应用领域

晶圆检测、AOI检测、光斑检测、医疗检测等领域。

产品特点

l  支持静态坏点校正功能，可以校正 sensor 缺陷点，缺陷点坐标可以自由增加或者删减

l  序列控制功能支持曝光、增益等参数配置

l  支持热像素校正、锐化、降噪、黑电平、参数组、计数器和定时器功能

l  支持亮度、对比度、Gamma、查找表、优化采集图像的亮度

l  支持大恒图像以及第三方图像采集卡

规格参数

型号	MER3-321-224X2M-SWIR  F02
品牌	大恒图像
系列	水星MER3-X2系列
分辨率	2080(H) ×  1544(V)
帧率(fps)	224.42
光谱响应范围	400nm~1700nm
传感器厂商	SONY
传感器	1/1.8” IMX993  Global shutter CMOS
传感器材料	InGaAs
像元尺寸	3.45μm
模数转换精度	8 bit，10 bit，12 bit
像素深度	8 bit，10 bit，12 bit
数据接口	CXP-12 ×  1(HDBNC)
镜头接口	C
光谱	黑白，短波红外
图像数据格式	Mono8 / Mono10  / Mono12
信噪比	46.114 dB
曝光时间	极小：6μs ~ 26μs，实际步长：1μs；标准：27μs~1s，实际步长：1μs
增益	数字增益：0dB ~ 16dB；默认值0dB，步长0.1dB
Binning	不支持
像素抽样	Sensor：1×1，2×2
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集，CXP触发采集
镜像翻转	水平镜像，垂直镜像
I/O接口	1 路光耦隔离输入，2 路双向 GPIO
供电要求	PoCXP供电
功率	4 W @ PoCXP
工作温度	0°C ~ +45°C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
制冷方式	非制冷
滤色片/透光片	无
机械尺寸	29(W) × 29(H)  × 34(L) mm（不含 C接口长度、航插长度）
重量	60 g
认证及标准	CE，RoHS，FCC，ICES，UKCA，CoaXPress2.0，GenICam
软件	支持大恒图像采集卡以及第三方图像采集卡配套软件
操作系统	Win7 / Win8 /  Win10 / Win11

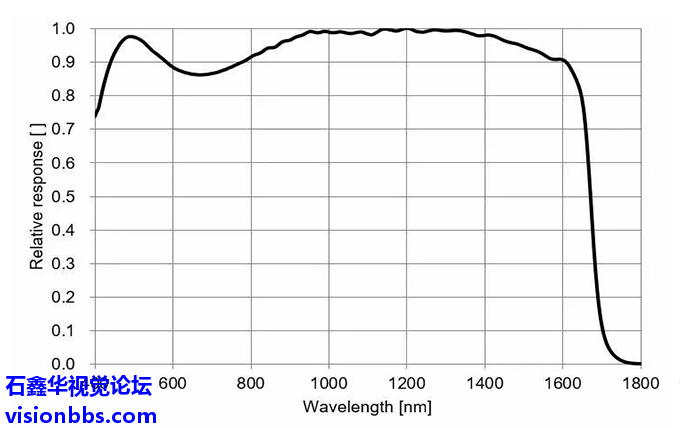

光谱曲线


登录/注册后可看大图

IO接口


登录/注册后可看大图

机械尺寸


登录/注册后可看大图
