ME2S-138-136U3M-SWIR F02大恒图像科研级SWIR短波红外相机

水星系列130万像素短波红外工业相机

ME2S-138-136U3M-SWIR F02相机采用全局曝光的 Sony IMX990 CMOS 感光芯片，更高性能的FPGA，通过USB3.0数据接口进行图像数据的传输， 并集成I/O (GPIO) 接口，提供线缆锁紧装置， 能稳定工作在各种恶劣环境下， 是高可靠性的工业数字相机产品。

水星二代Super相机结构紧凑， 外观小巧（29×29mm）， 四面设有螺钉安装孔位， 可在不同结构下灵活安装。

水星ME2S-U3-SWIR系列短波红外相机

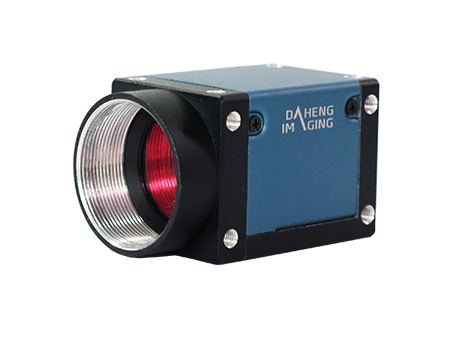

ME2S-138-136U3M-SWIRF02

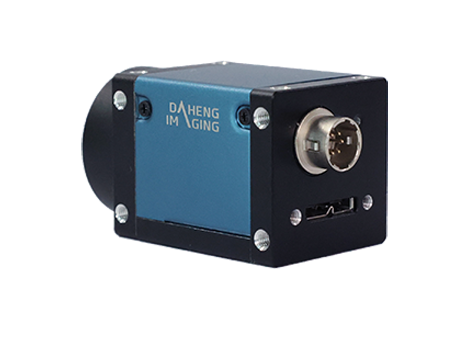

ME2S-138-136U3M-SWIRF02

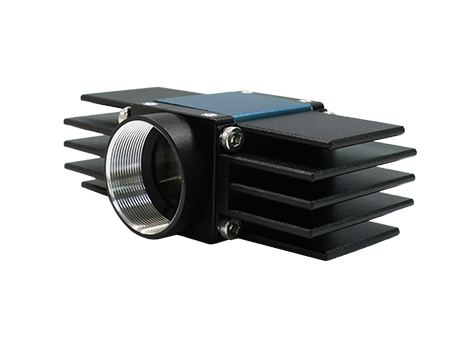

ME2S-138-136U3M-SWIRF02（带散热翅）

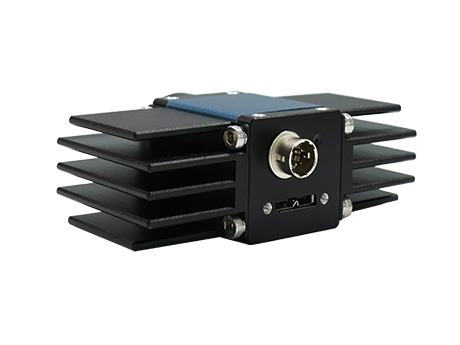

ME2S-138-136U3M-SWIRF02（带散热翅）

应用领域

晶圆检测、AOI检测、光斑检测、医疗检测等领域。

产品特点

l  两种曝光时间模式：标准曝光时间模式 / 极小曝光时间模式

l  两种触发类型：帧开始（Frame Start）/ 帧高速连拍开始（Frame Burst Start）

l  序列控制功能支持多组功能参数配置

l  支持 Gamma、Binning、像素抽样、数字移位、黑电平、坏点校正（动态和静态）

l  支持锐化、降噪、查找表、参数组、计数器、定时器

l  取消参数范围限制，可扩大曝光、增益等参数的范围值

l  提供用户数据区，保存算法系数、参数配置等

规格参数

型号	ME2S-138-136U3M-SWIR  F02
品牌	大恒图像
系列	水星ME2S-U3系列
分辨率	1280(H) ×  1024(V)
帧率(fps)	136
光谱响应范围	400nm~1700nm
传感器厂商	SONY
传感器	1/2” IMX990  Global shutter CMOS
传感器材料	InGaAs
像元尺寸	5μm
模数转换精度	8 bit，10bit，12 bit
像素深度	8 bit，10bit，12 bit
数据接口	USB3.0
镜头接口	C
光谱	黑白，短波红外
图像数据格式	Mono8 / Mono10  / Mono12
信噪比	50.6 dB
曝光时间	极小：3μs ~ 100μs，实际步长：1μs；标准：13μs ~ 1s，实际步长：1 行周期
增益	0dB ~ 24dB；默认值0dB，步长0.1dB
Binning	1×1，1×2，2×1，2×2
像素抽样	Sensor：1×1，2×2
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集
镜像翻转	水平镜像，垂直镜像
I/O接口	1 路光耦隔离输入，1 路光耦隔离输出，1 路双向 GPIO
供电要求	12VDC-10%~24VDC+10%  电源或 USB3.0接口供电
功率	3.04 W @ 5 VDC
工作温度	0°C ~ +45°C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
散热方式	无主动散热，可配装散热翅
滤色片/透光片	无
机械尺寸	29(W) × 29(H)  × 38.8(L) mm（不含镜头接口和连接件）    85.2(W) ×  29(H) × 38.8(L) mm（不含镜头接口和连接件，带散热翅）
重量	60 g（不包含散热翅）
认证及标准	CE，RoHS，FCC，ICES，UKCA，USB3 Vision®，GenICam®
软件	支持 HALCON，MERLIC，LabVIEW 等第三方软件
操作系统	32bit / 64bit  Windows，Linux，Android，ARMv7，ARMv8

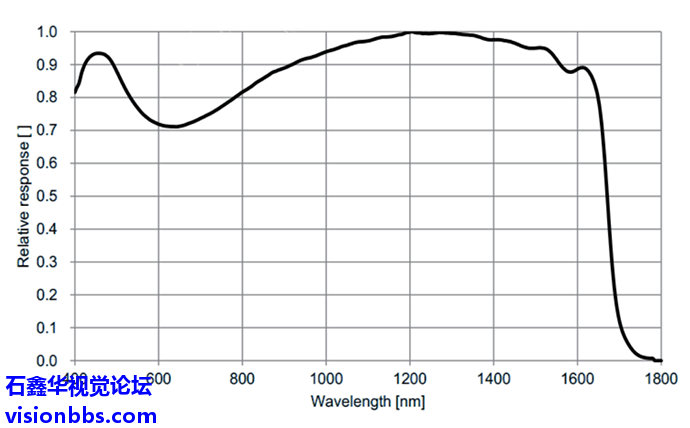

光谱曲线

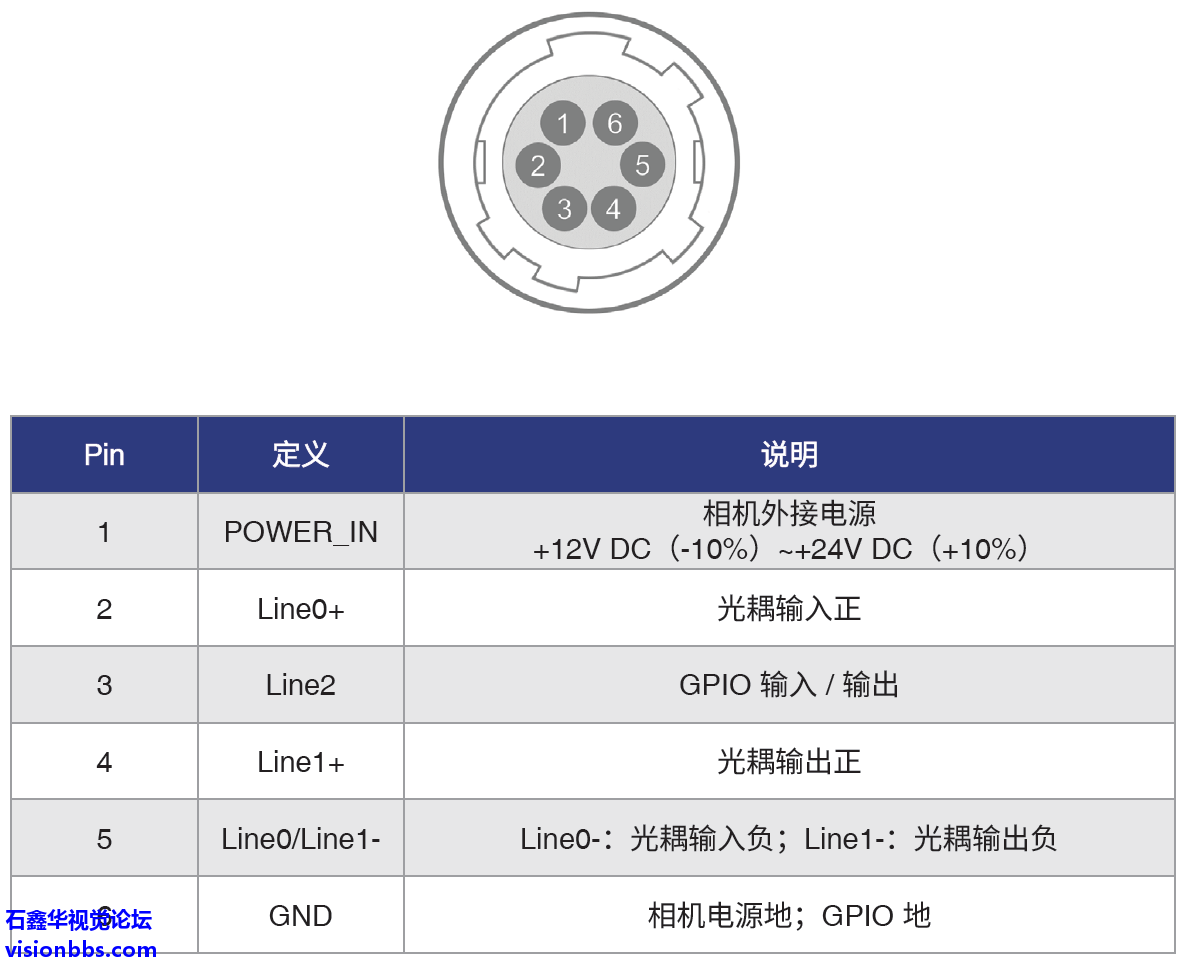

IO接口

机械尺寸

无散热翅

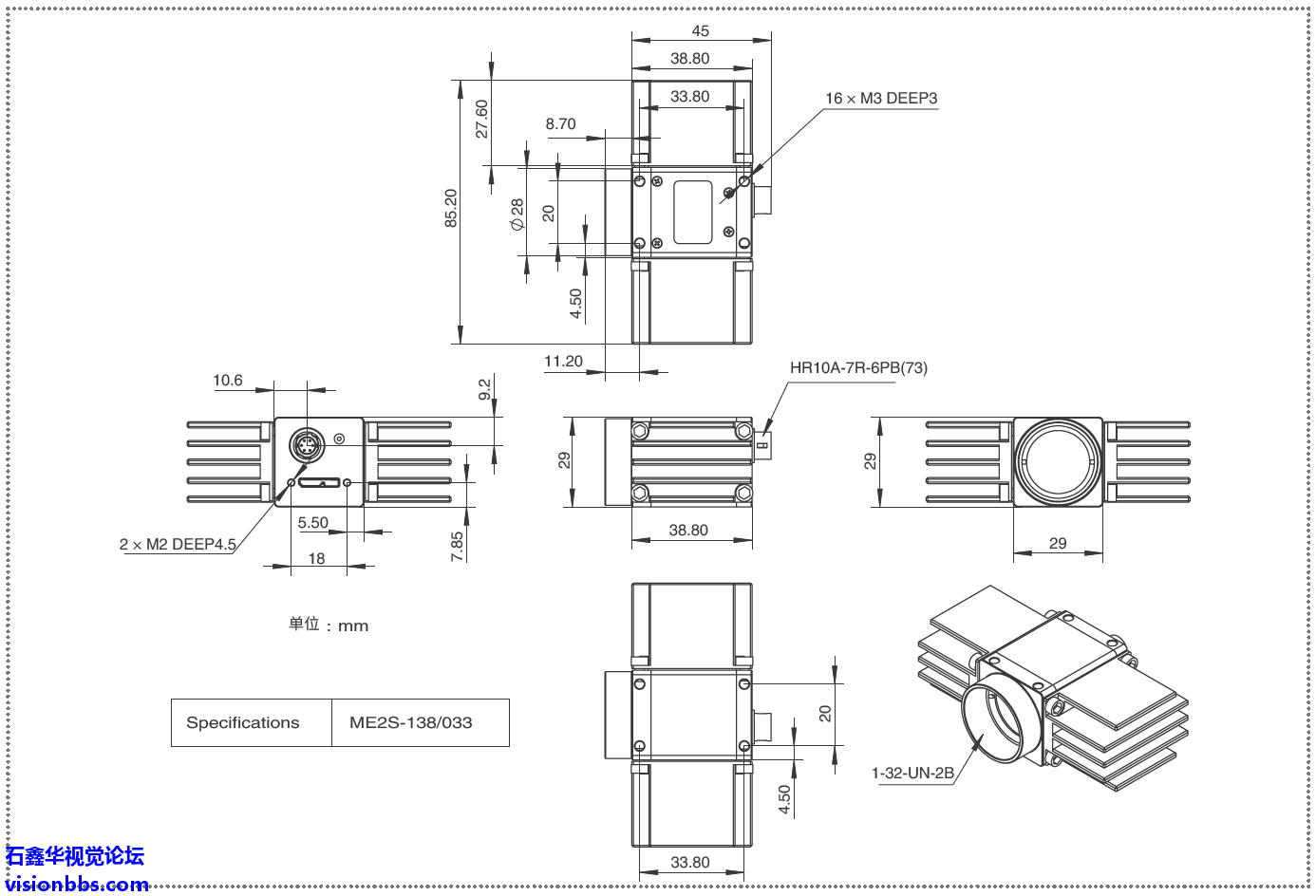

带散热翅
