MARS-138-95GM-P-TN-SWIR F02大恒图像科研级SWIR短波红外相机

火星系列GigE接口130万像素短波红外工业相机

MARS-138-95GM-P-TN-SWIR F02是大恒图像新推出的非可见光-短波红外相机，相机搭载采用SenSWIR技术的 Sony IMX990高灵敏度传感器，能捕获到400nm~1700nm范围的可见光和短波红外的宽波段图像信息，该相机可替代传统的“可见光相机+短波红外相机”，其宽谱带特性适合多光谱应用，同时相机采集帧率高非常适合半导体检测应用。

火星MARS-G-P-TN-SWIR系列短波红外相机

MARS-138-95GM-P-TN-SWIRF02

MARS-138-95GM-P-TN-SWIRF02

应用领域

工业检测、医疗、科研、教育以及安防等领域。

产品特点

l  时间戳、ROI、Binning、Decimation、镜像、序列控制功能

l  定时器、计数器、查找表、参数组

l  Gamma、黑电平、数字移位

l  取消参数范围限制控制

l  静态坏点校正、模板噪声校正、锐化、降噪

l  平场校正、暗场校正、明场校正

规格参数

型号	MARS-138-95GM-P-TN-SWIR  F02
品牌	大恒图像
系列	火星MARS-G-P-TN SWIR系列
分辨率	1280(H) × 1024(V)
帧率(fps)	89.7 fps（突发采集高速模式下，Sensor 位深 BPP8模式下，采集帧率可达 134fps）
光谱响应范围	400nm~1700nm
传感器厂商	SONY
传感器	1/2” IMX990  Global shutter CMOS
传感器材料	InGaAs
像元尺寸	5μm
模数转换精度	8 bit，10 bit，12 bit
像素深度	8 bit，10 bit，12 bit
数据接口	GigE PoE
镜头接口	C
光谱	黑白，短波红外
图像数据格式	Mono8 / Mono10  / Mono12 / Mono10 Packed / Mono12 Packed
信噪比	50.4 dB
曝光时间	极小：3μs ~ 100μs，实际步长：1μs；标准：13μs ~ 1s，实际步长：1 行周期
增益	0dB ~ 24dB；默认值0dB，步长0.1dB
Binning	1 × 1，1 × 2，2 × 1，2 × 2
像素抽样	Sensor：1×1，2×2
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集
镜像翻转	水平镜像，垂直镜像
I/O接口	1 路光耦隔离输入，1 路光耦隔离输出，1 路双向 GPIO
供电要求	12VDC-10% ~  24VDC+10% 电源或 PoE（Power over  Ethernet，兼容 IEEE802.3af）
功率	13W @ 最大制冷能力
工作温度	0°C ~ +45°C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
制冷方式	TEC半导体制冷
制冷温度	典型值：比环境温度低 15° C ± 0.5° C @常温环境
滤色片/透光片	无
机械尺寸	58(W) × 58(H)  × 75.5(L) mm（不含 C接口长度）
重量	407 g
认证及标准	CE，RoHS，GigE Vision®，GenICam®
软件	支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件
操作系统	32bit / 64bit  Windows，Linux，Mac OS

光谱曲线

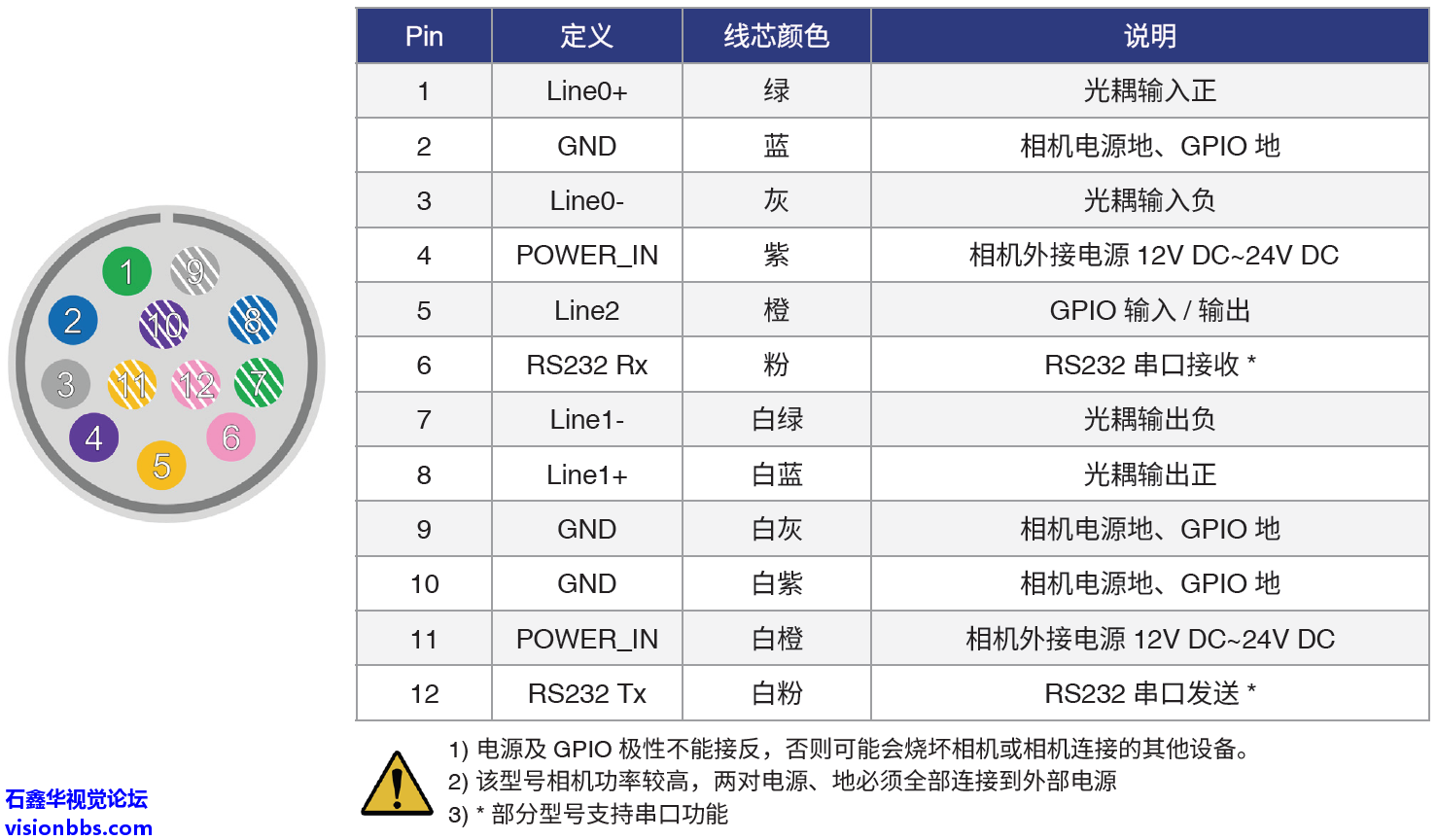

IO接口

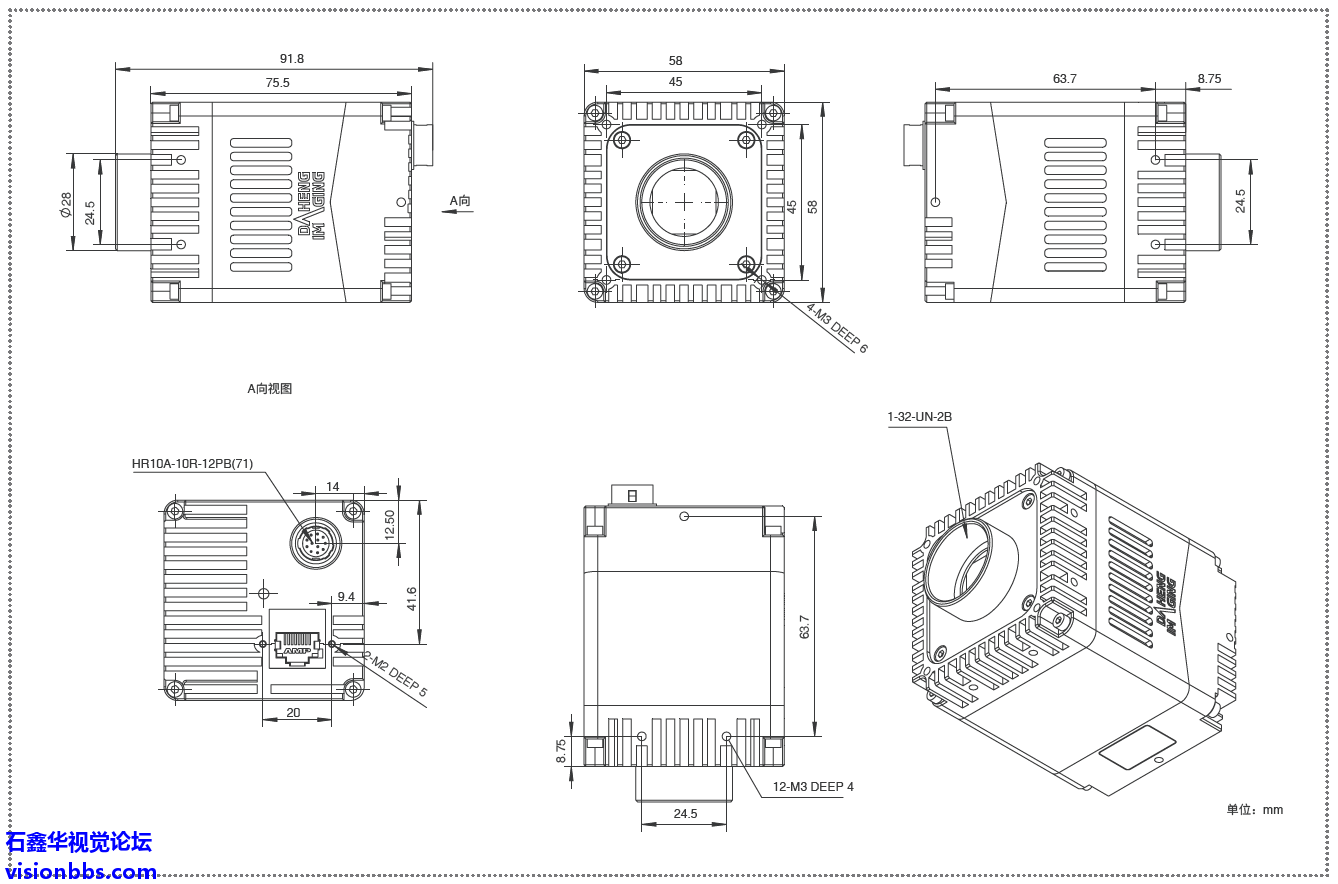

机械尺寸
