MARS-3140-3GC-P大恒图像火星大靶面彩色工业相机

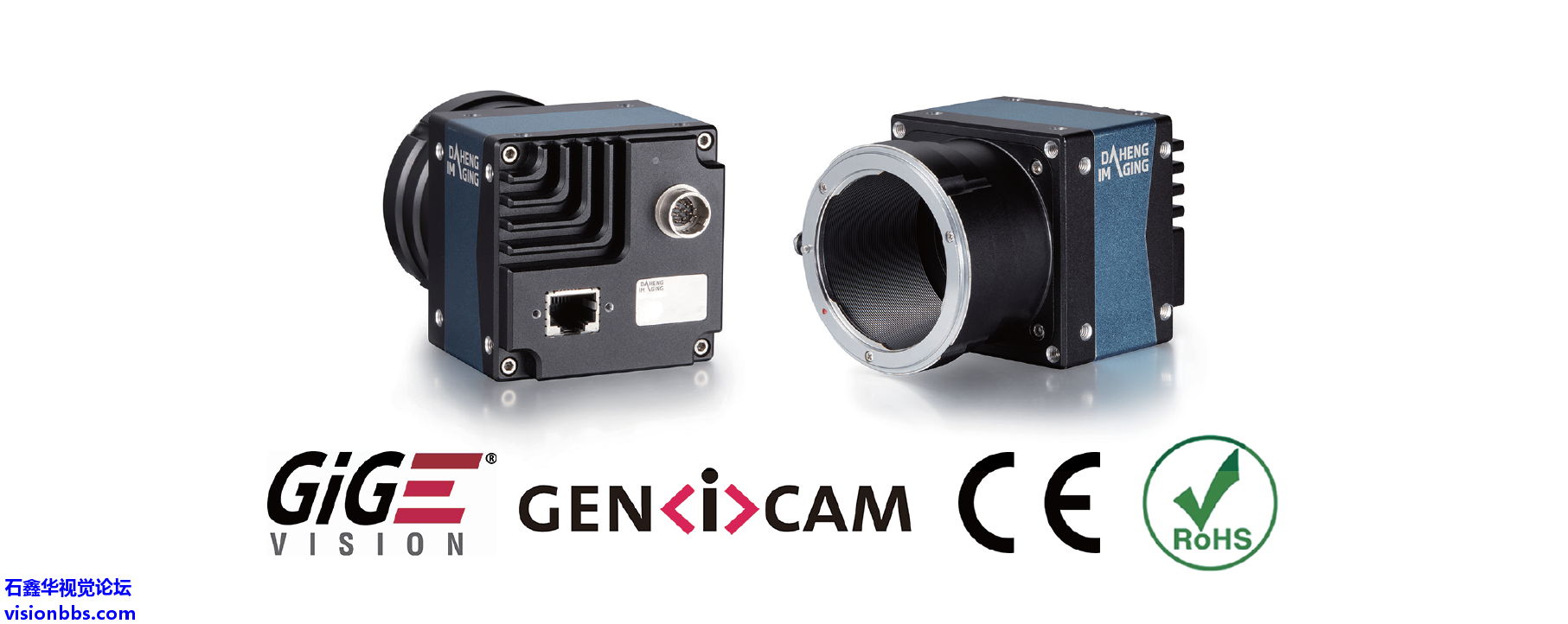

火星系列3000万像素大靶面PoE彩色工业相机

火星系列相机（MARS-G-P）是大恒图像新推出的大靶面高分辨率工业数字相机，具有高分辨率、高清晰度、低噪声等特点。MARS-3140-3GC-P采用Sony IMX342 CMOS感光芯片，通过GigE 数据接口进行图像数据的传输，支持Power over Ethernet，并集成I/O (GPIO) 接口，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，是高可靠性、高性价比的工业数字相机产品。

火星MARS-G-P系列

应用领域

工业检测、医疗、科研、教育及安防等领域。

产品特点

l  像素抽样、Binning、数字移位和黑电平

l  彩色型号相机支持环境光源预设和颜色校正

l  支持 Gamma 和锐化，优化采集图像的亮度和边缘清晰度

l  坏点校正、平场校正

l  查找表、参数组、计数器、定时器

规格参数

型号	MARS-3140-3GC-P	MARS-3140-3GM-P
品牌	大恒图像
系列	火星MARS-G-P
分辨率	6464(H) ×  4852(V)
帧率(fps)	3.4
传感器厂商	SONY
传感器	1.8"  IMX342 Global shutter CMOS
像元尺寸	3.45μm
模数转换精度	12 bit
像素深度	8 bit，12 bit
数据接口	GigE PoE
镜头接口	F 口 (-M02) / M42 口 (-M03) / 无镜头接口 (-M06)
光谱	彩色	黑白
图像数据格式	Bayer RG8 / Bayer  RG12	Mono8 / Mono12
信噪比	39.83 dB	39.77 dB
曝光时间	63μs ~ 1s，实际步长：1行周期
增益	0dB ~ 24dB；默认值0dB，步长0.1dB
Binning	FPGA：1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
像素抽样	FPGA：1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集
镜像翻转	水平镜像，垂直镜像
I/O接口	1 路光耦隔离输入，1 路光耦隔离输出，2 路双向 GPIO
供电要求	12VDC-10% ~  24VDC+10% 电源或 PoE（Power over  Ethernet，兼容 IEEE802.3af）
功率	< 5.5 W @ 12  VDC；<6 W @ PoE
工作温度	-0°C ~ +45°C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
机械尺寸	62(W) × 62(H)  × 50.4(L) mm（不含镜头接口和连接件）
重量	292 g
认证及标准	CE，RoHS，USB3 Vision®，GenICam®
软件	支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件
操作系统	32bit / 64bit  Windows，Linux，Mac OS

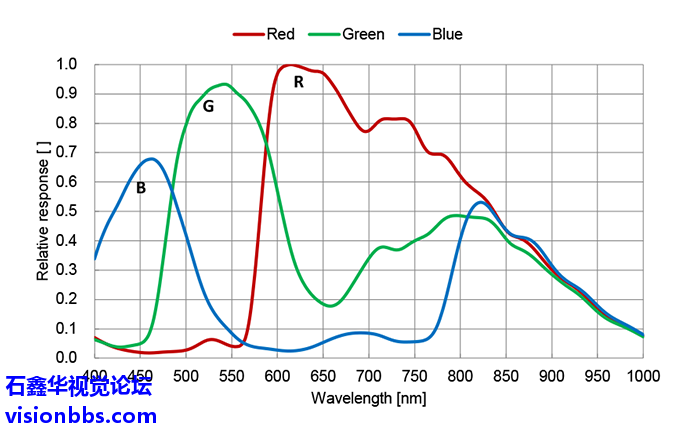

光谱曲线

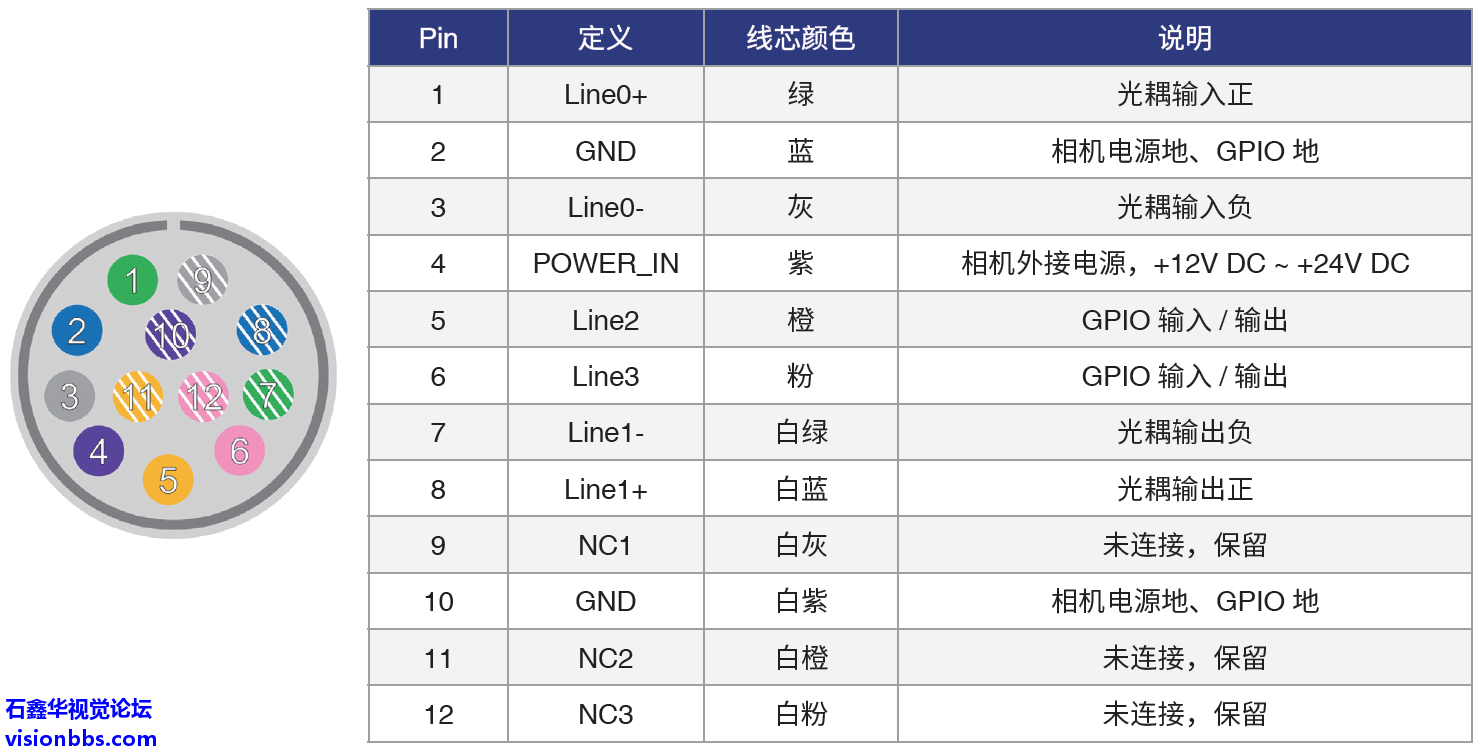

IO接口

机械尺寸

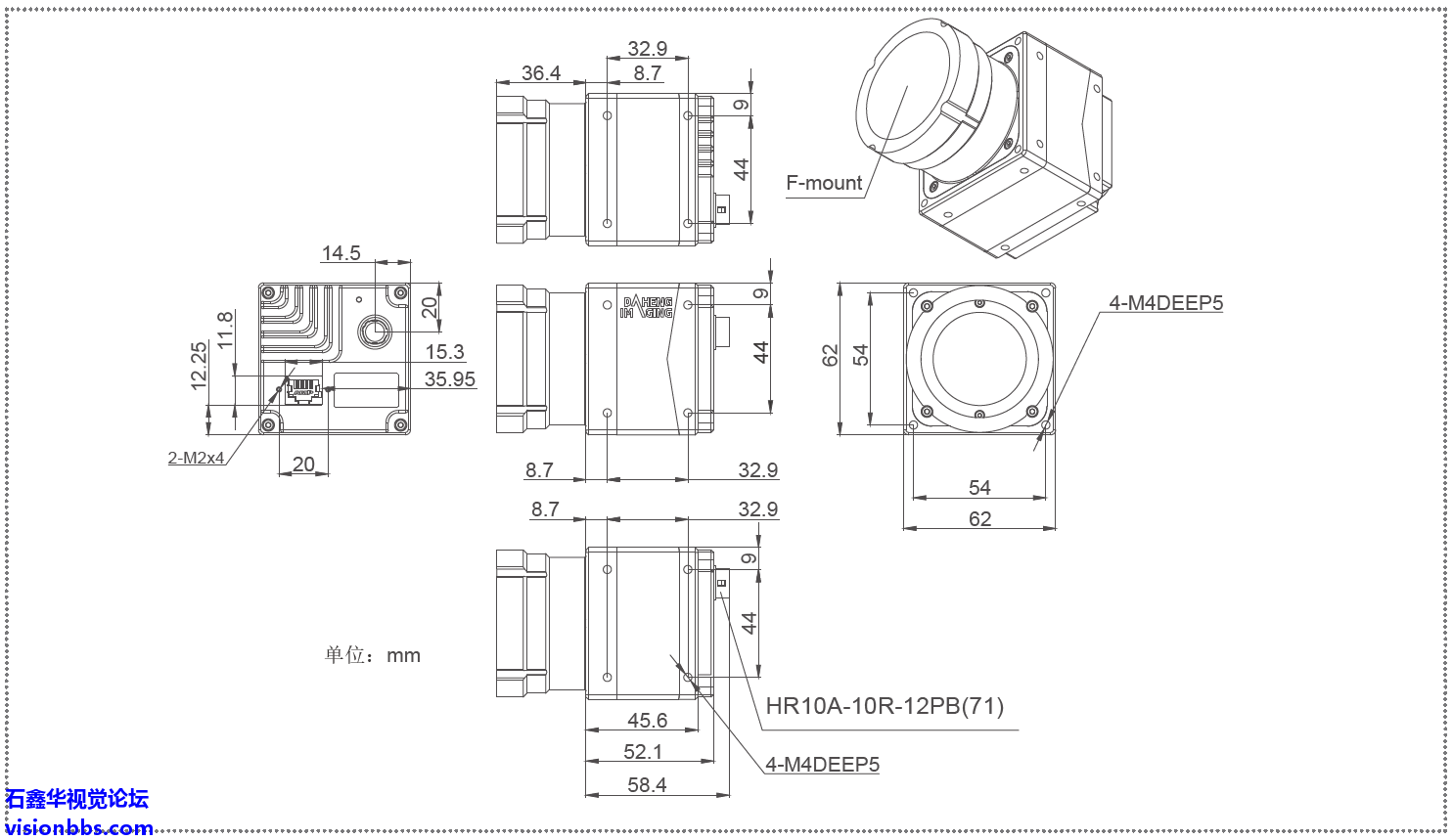

MARS-3140-3GM/C-P-M02F 口

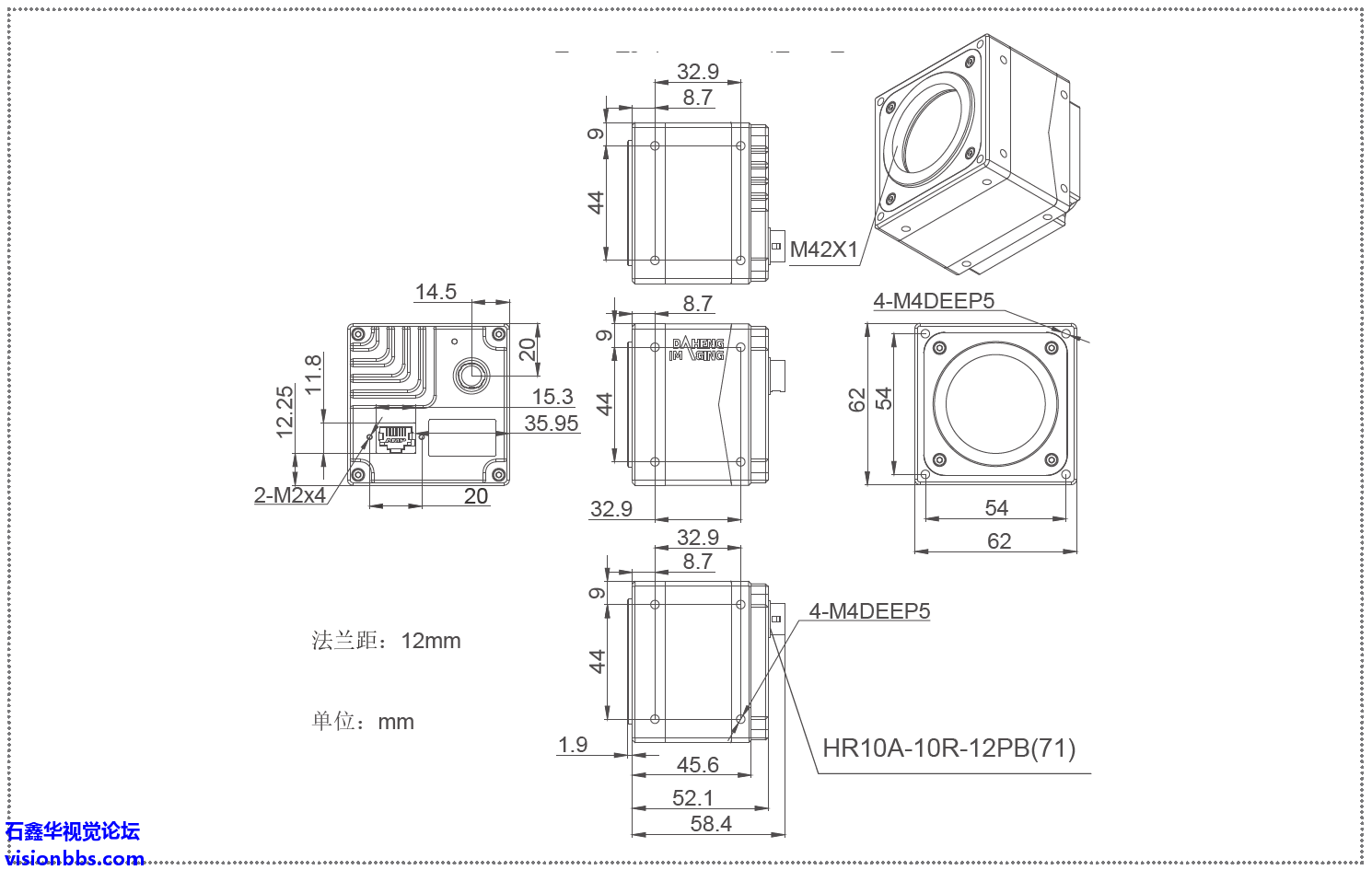

MARS-3140-3GM/C-P-M03M42 口

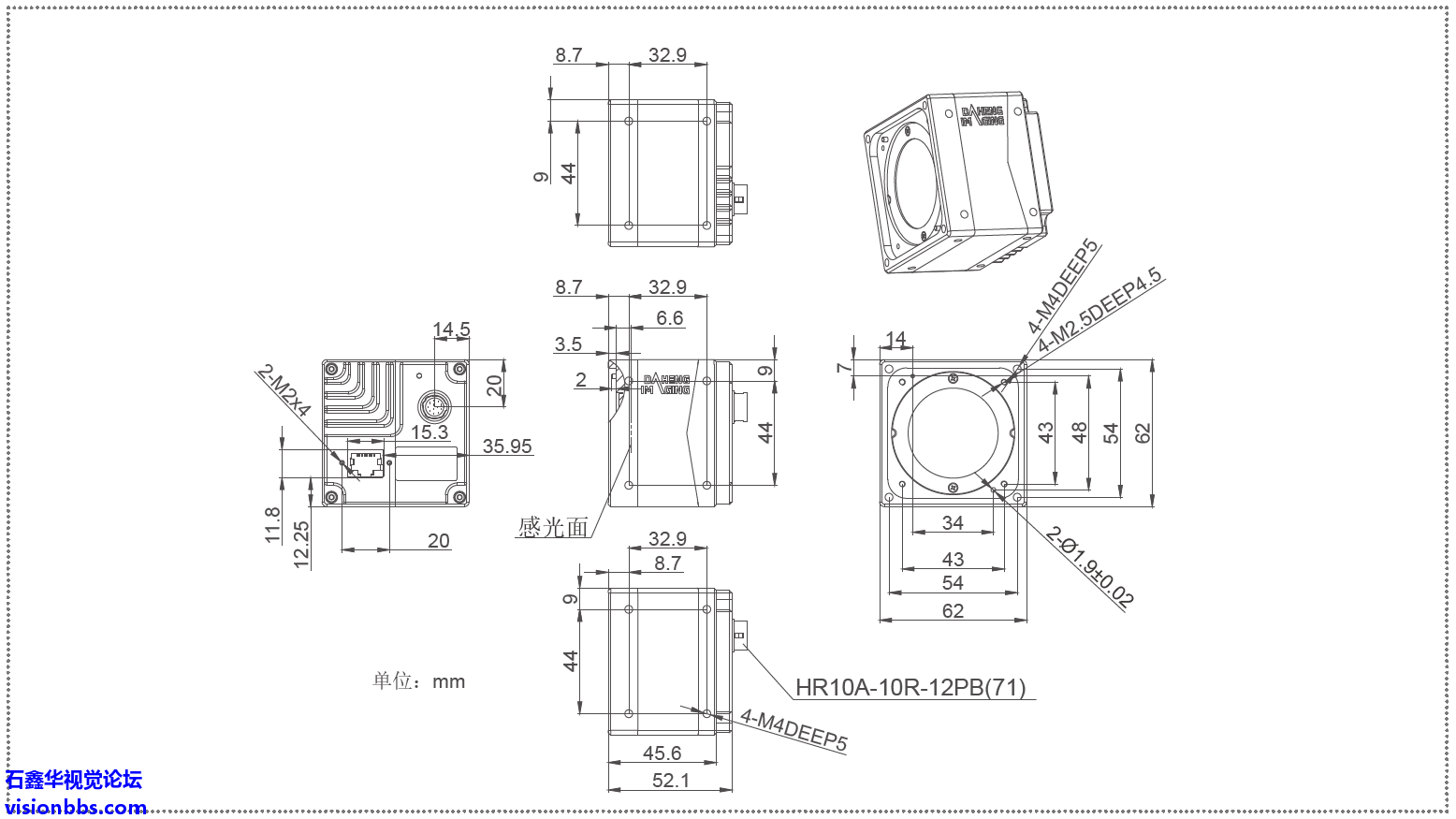

MARS-3140-3GM/C-P-M06No-mount
