[原创] LabVIEW Vision-粒子分析与灰度测量

[复制链接]
  • TA的每日心情
    开心
    2015-3-5 16:19
  • 签到天数: 126 天

    连续签到: 1 天

    [LV.7]700FPS

    发表于 2014-5-14 16:10:38 | 显示全部楼层 |阅读模式 来自:广东省东莞市 电信

    注册登陆后可查看附件和大图,以及购买相关内容

    您需要 登录 才可以下载或查看,没有账号?注册会员

    x
         LabVIEW Vision粒子分析与灰度测量是基于通用图像处理平台开发的,使用了NI 视觉助手生成VI并修改优化后得到图像处理VI的方式编辑。本系统的调用了大恒的DH-HV1351UM-M工业相机以及HY6004IO卡。相机采集图像的触发源,可以选择使用相机触发或IO卡的Input触发。程序中包含了粒子分析与灰度测量两种算法。可以适用于有无判断、灯的亮灭判断、以及部分颜色识别。

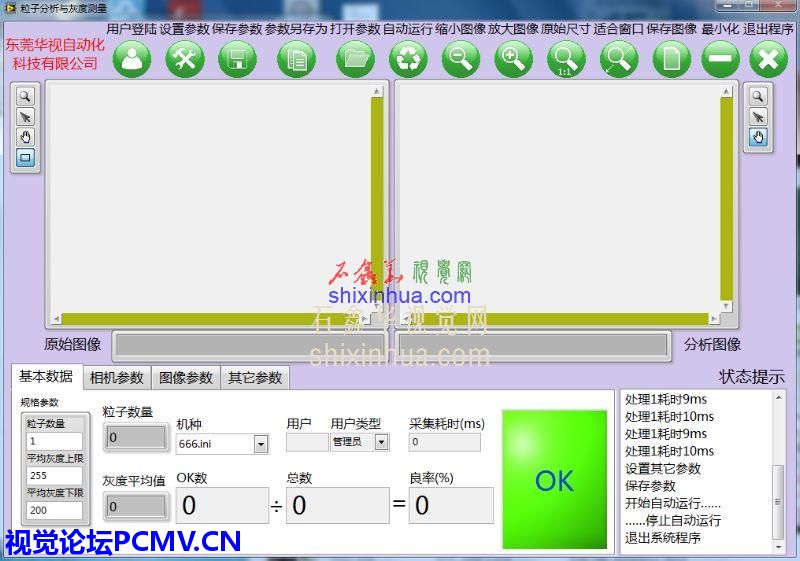

    图1 基于通用图像处理平台的粒子分析与灰度测量系统初始化界面

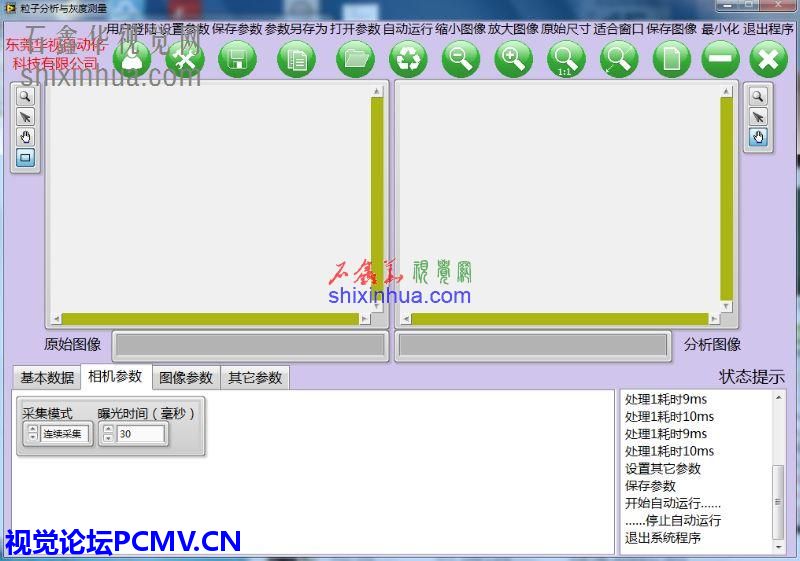

    图2 相机参数界面

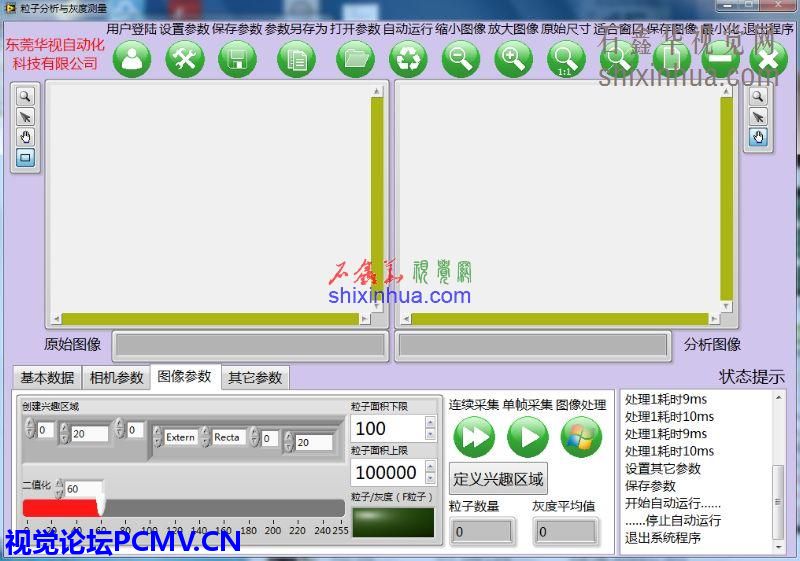

    图3 图像参数
          图像参数中,包含了兴趣区域,二值化阈值设置,粒子面积下限、粒子面积上限,粒子/灰度算法选择等参数。兴趣区域用于确定需要检测什么位置;二值化则用于粒子分析时,确定什么值是需要的特征;粒子面积上、下限也是粒子分析时使用的,用于确定只检测这个范围内的粒子;粒子、灰度算法,则确定具体测量时使用哪种算法进行检测,假F时为粒子分析,真T时为灰度测量。

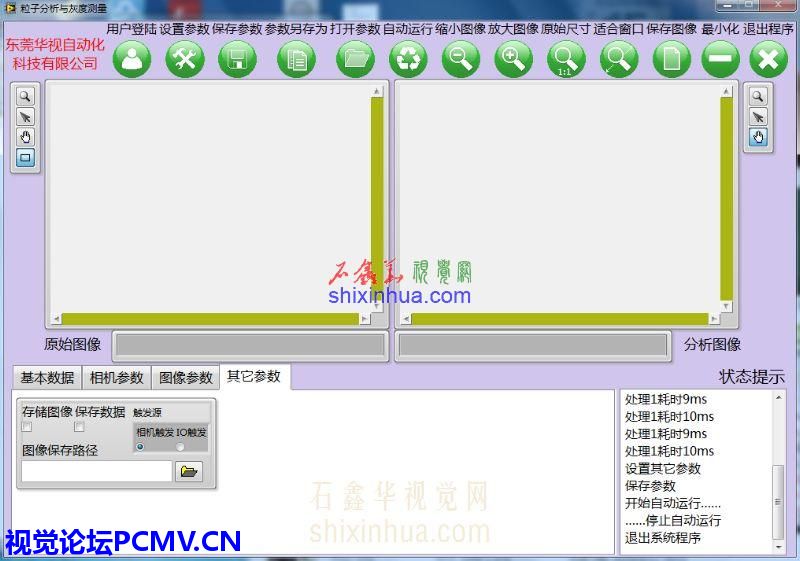

    图4 其它参数-包含触发源的选择
          因为相机包含了硬件触发功能,因此在这里可以选择是使用相机触发,或者是IO卡的Input触发。当使用相机触发时,则需要对大恒的HV1351UM-M相机连接触发信号。如果使用是IO触发,则将触发信号连接到HU6004的Input端。

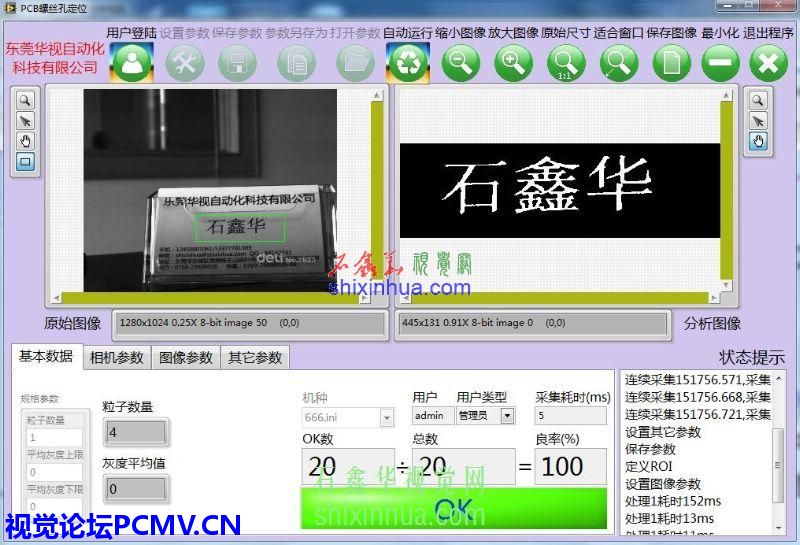

    图5 运行界面

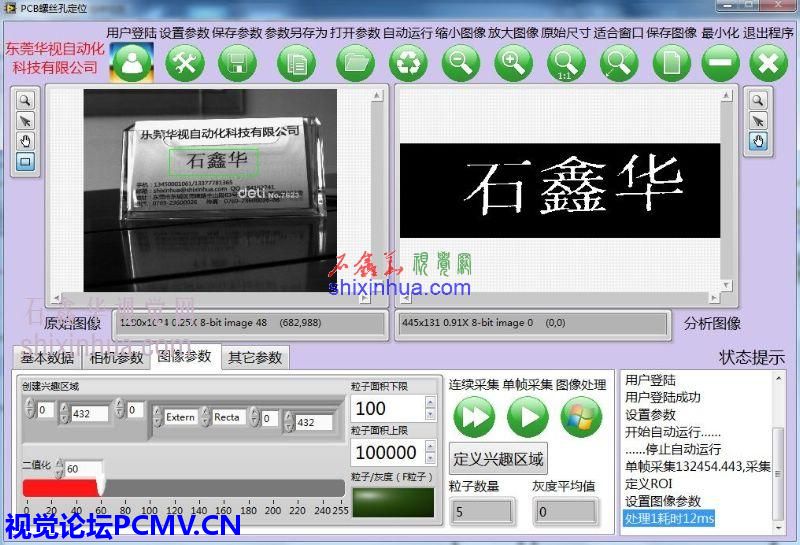

    图6 运行界面-参数设置粒子分析

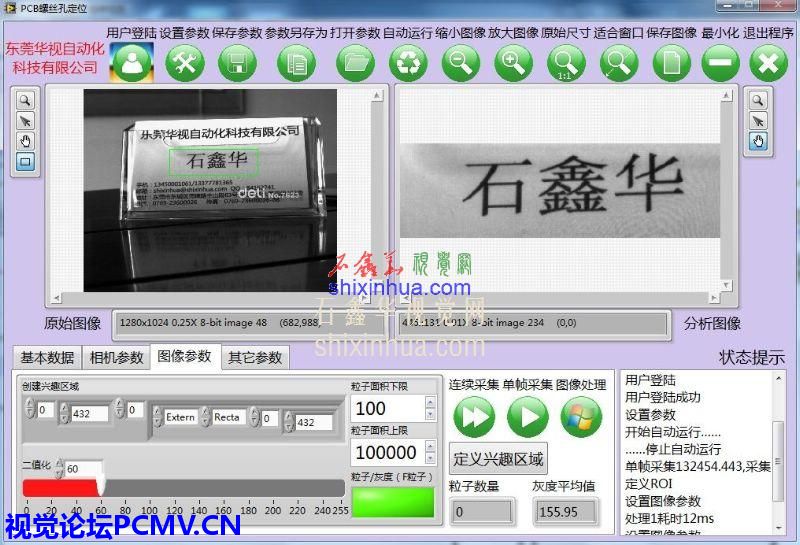

    图7 运行界面-灰度测量
