[新闻知识] 光学镜头接口

[复制链接]

主题

好友

1万

积分

版主

  • TA的每日心情
    开心
    2015-3-26 16:24
  • 签到天数: 161 天

    [LV.7]70FPS

    发表于 2014-4-30 17:46:23 |显示全部楼层
    本帖最后由 秋水伊人 于 2014-4-30 17:51 编辑 # s# m% U( y( o  {+ O7 W6 ]5 ]
    3 j0 G" o& d& {
         光学镜头是机器视觉系统中必不可少的部件,按焦距可分为短焦镜头、中焦镜头,长焦镜头;按视场大分为广角、标准,远摄镜头;按结构分为固定光圈定焦镜头,手动光圈定焦镜头,自动光圈定焦镜头,手动变焦镜头、自动变焦镜头,自动光圈电动变焦镜头,电动三可变(光圈、焦距、聚焦均可变)镜头等。按接口类型可分为C型镜头、CS型镜头、U型镜头和特殊镜头。
    1、C型镜头
         C型镜头法兰焦距是安装法兰到入射镜头平行光的汇聚点之间的距离。法兰焦距为17.526mm或0.690in。安装罗纹为:直径1in,32牙.in。镜头可以用在长度为0.512in (13mm)以内的线阵传感器。但是,由于几何变形和市场角特性,必须鉴别短焦镜头是否合用。如焦距为12.6mm的镜头不应该用长度大于6.5mm的线阵。如果利用法兰焦距尺寸确定了镜头到列阵的距离,则对于物方放大倍数小于20倍时需增加镜头接圈。接圈加在镜头后面,以增加镜头到像的距离,以为多数镜头的聚焦范围位 5-10%。镜头接长距离为焦距/物方放大倍数。加一个5mm接圈,一个C口镜头可以接CS口的相机
    2、CS型镜头
         CS型镜头可以直接接在CS口的相机上,但是即CS mount镜头不能与C mount相机一起使用。
    3、U型镜头
         U型镜头为一种可变焦距的镜头,其法兰焦距为47.526mm或1.7913in,安装罗纹为M42×1。主要设计作35mm照片应用,可用于任何长度小于 1.25in(38.1mm)的列阵。

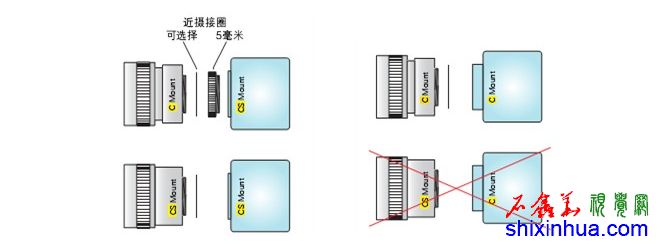

         在数字图像处理领域,有一套含有两种接口规格(C mount和CS mount)的标准镜头装配。由此产生了四种组合方式,如下图所示。其中之一不匹配:即CS mount镜头不能与C mount相机一起使用。
    1 {+ b: E$ ^' l7 V

    ' ~. H. U' T- Y" h4 L, `: D/ l- Z3 L
    1 d" K. w* y/ P0 f! ]- O$ ^  h
    获取更多机器视觉技术资料及相关产品信息,敬请登录石鑫华视觉网http://shixinhua.com

    ' p6 w4 E) A7 j6 l- Y, Z

    ; d: }4 z. s7 O/ ]

    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有帐号?注册会员

    x
