[打光] 机器视觉系统背向照明技术

[复制链接]
  • TA的每日心情
    开心
    2014-8-20 09:25
  • 签到天数: 22 天

    连续签到: 1 天

    [LV.4]400FPS

    发表于 2014-4-3 15:19:27 | 显示全部楼层 |阅读模式 来自:广东省东莞市 电信

    注册登陆后可查看附件和大图,以及购买相关内容

    您需要 登录 才可以下载或查看,没有账号?注册会员

    x
    本帖最后由 二分之一好人 于 2014-4-3 15:21 编辑

        在机器视觉系统中,照明技术分为正向和背向照明二大类,每一类都会根据具体应用有很多的变化。下面由石鑫华视觉http://shixinhua.com对背向照明的方式做以介绍。

        漫射式:是背光照明中最通用的方式,它具有一块大的透明或半透明的平板,在平板的背后是光源。设计简单,最易获得均匀光源。

        凝聚式:使用镜头将光线集中于一个方向,适用于背光照明时建立定向光特性。

        黑场:光线从与镜头视线成90°的方向射入,例如从透明物体的边缘进入,检测物体中的裂痕、气泡等,光线在透明物中传输时不会进入镜头,当碰到某种小物体后,因折射有一部分光反射进入镜头。

        以上的照明技术只是原则性地概括,它们可以灵活地变化和组合来适应具体的视觉检测应用。照明技术的变化是非常多的,例如使用线、网格、圆等光照形式的结构光来检测三维物体;使用光的偏振特性来消除镜面反射,突出表面的细节;使用光学滤色片来加强特征区,而滤除背景和其它不感兴趣区域,从而简化了图像的二值化和分割算法等。

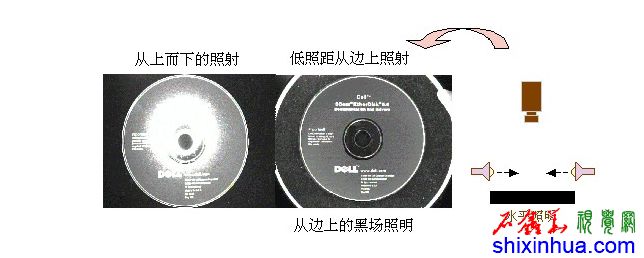

        背光照明技术应用实例:如下图所示读取金属表面压印的文字,金属表面是光亮的,而文字因压印是粗糙的,图例中为无角度的黑场照明得到的图像效果。此项照明技术最适宜检测凹凸不平表面以及显现表面缺陷,但其缺点是阴影太大。


          获取更多机器视觉技术资料及相关产品信息,敬请登录石鑫华视觉网http://shixinhua.com
