NI Vision Fill Hole填洞函数的阈值二值图像替换值不能为非1值，非1值无法正常填洞

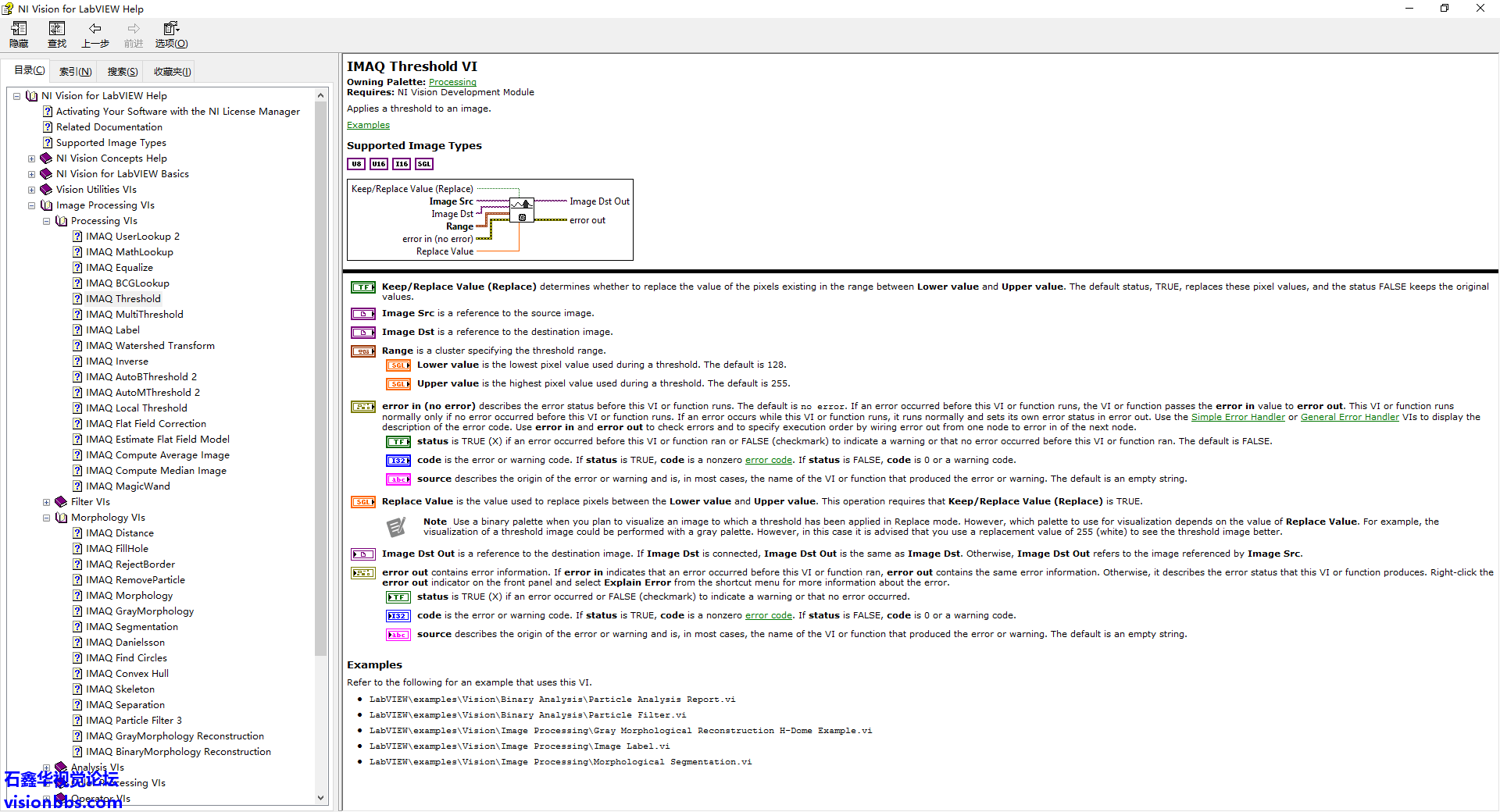

填洞函数是一个形态学图像处理函数，可以将特征中的孔洞填充了。这个函数的前置条件是二值图像，也就是要使用阈值函数将彩色图像或灰度图像转换为二值图像。而使用阈值函数时，是可以指定有目标特征的替换值的，默认值填充值是1（红色）。背景则始终为0（黑色）。

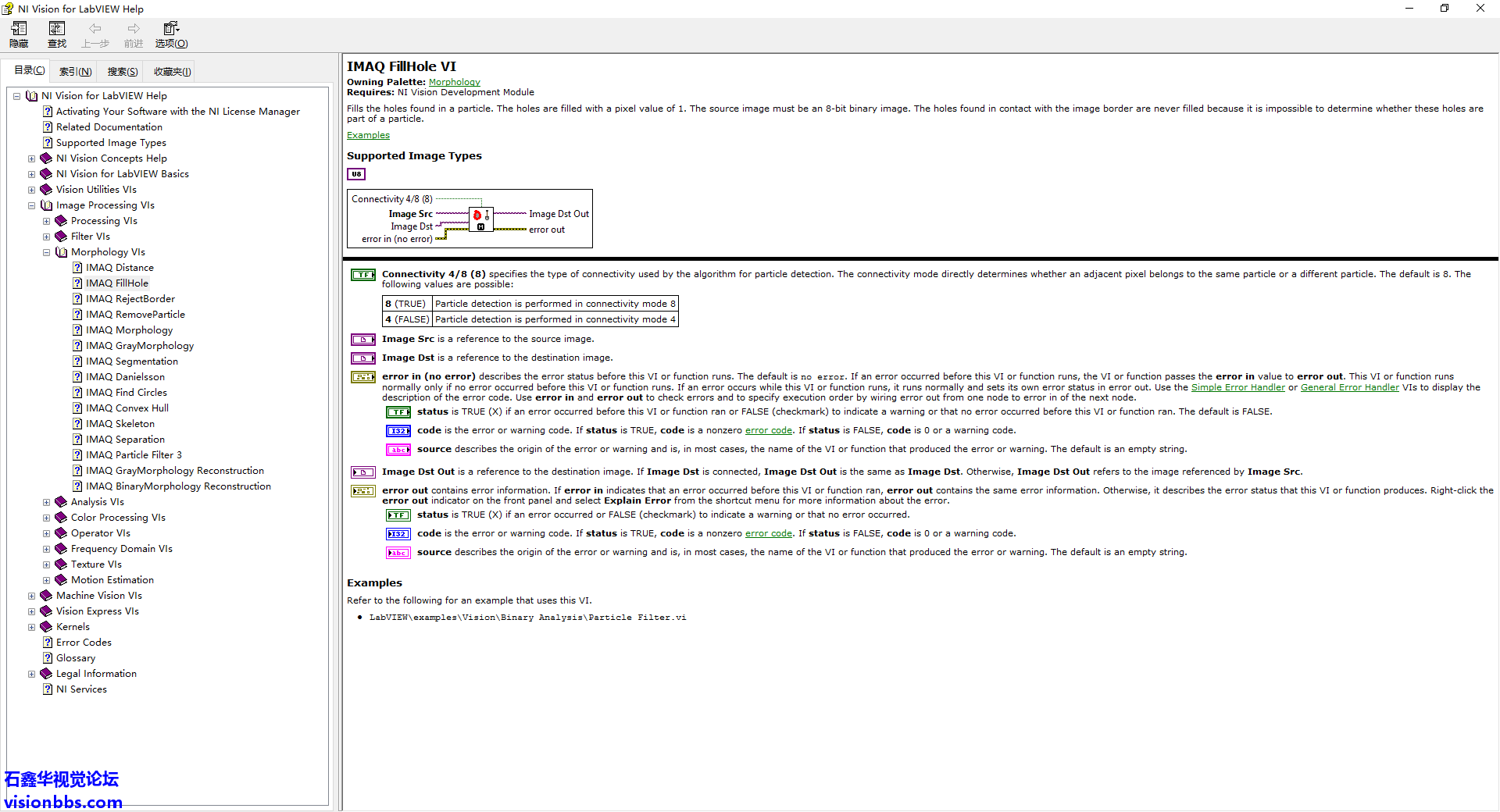

填洞函数

如果阈值函数替换值是使用默认值，则是一个红黑特征的二值图：

替换值1-不填洞

阈值替换值1，不填洞

        当不填洞时，因为取的阈值是黑色目标，所以可以看到“视觉之家”等字符都属于孔洞。

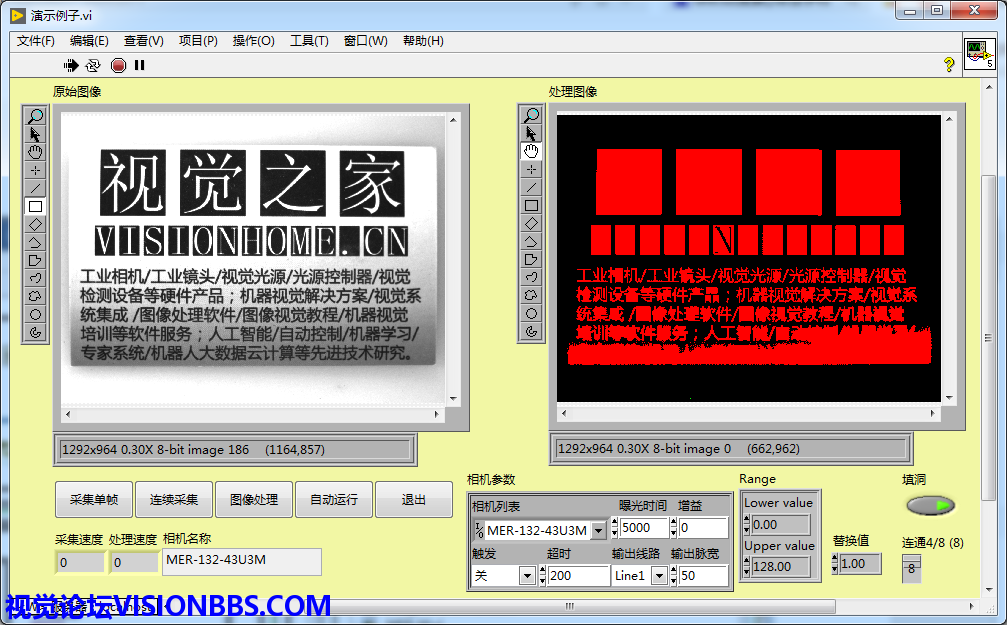

替换值为1-填洞

阈值替换值为1，填洞

        当执行填洞函数后，则将“视觉之家”等孔洞，都用红色1值填充了。当阈值函数使用1值替换时，操作是正常的，可以正常的填充孔洞。但是当使用其它非1值进行填充时，则如下效果：

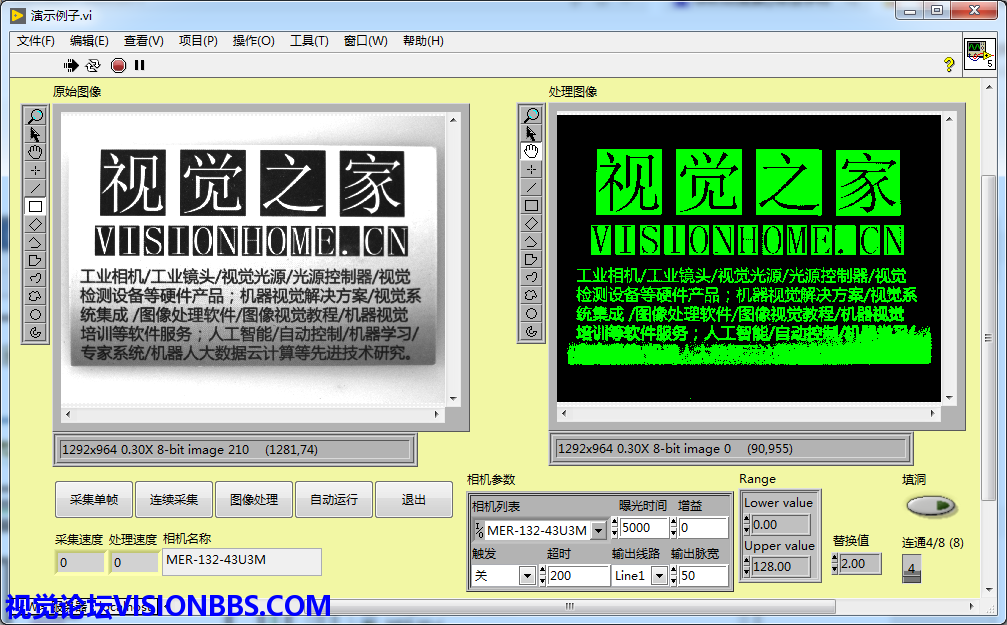

替换值为2-不填洞

阈值替换值为2，不填洞

        当阈值替换值为2时，使用了绿色的替换值。不填洞，则有“视觉之家”等孔洞。

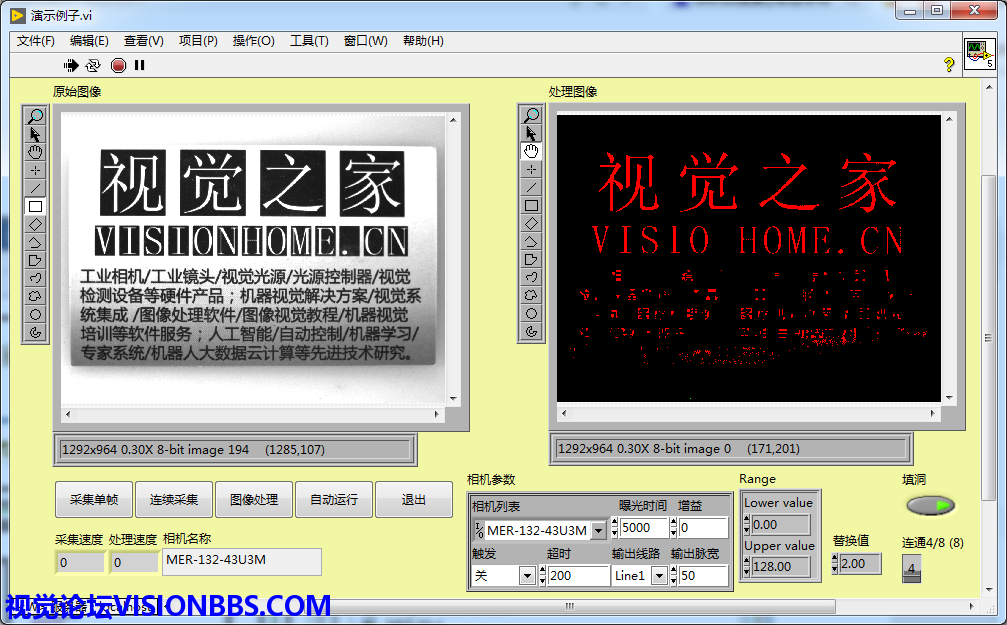

替换值为2-填洞

阈值替换值为2，填洞

        当阈值替换值为2时，使用填洞函数，则只表现了填洞的1值红色。而对于目标特征本身的2值表现的特征则变成了0（可以在视觉之家周围使用鼠标查看值，如上图中的坐标（171，201）的值为0），而这些特征点附近本身是有特征的（2值表示）。所以，当替换值为非1值时，填洞函数并不能很好的表现非1值的特征，仅能表现出填洞用的1值特征来。所以，这里填洞函数本身的处理上，可能还是有点问题的，因为按照NI的理论来说，即使不支持2值的替换，那应该也是将其2值用1值来替换由绿色变成红色，而不是将2值变为0值的背景色。
