[原创] 2013版VBAI创建ROI函数Bug

[复制链接]

主题

好友

11万

积分

超级版主

  • TA的每日心情
    开心
    12 小时前
  • 签到天数: 1097 天

    [LV.10]100FPS

    发表于 2014-1-6 23:40:16 |显示全部楼层
    本帖最后由 石鑫华视觉 于 2014-4-6 16:30 编辑
    7 O; Y' k6 L$ y0 }+ a, }; o8 E5 Z+ w6 ^1 J% l' ?
    2013版VBAI创建ROI函数Bug

    , o* W1 o+ I7 p- R1 d& v9 l, I7 P% h
    2013版VBAI(Vision Builder for Automation Inspection)软件,再发现小Bug。
    % G9 ?5 r, D/ O. j6 v* F

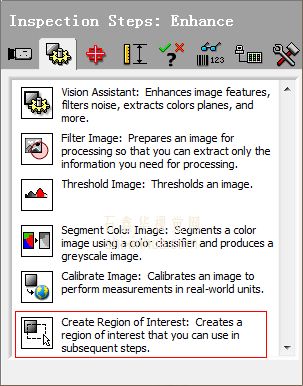

    图1 Create Region of Interest函数

    6 r" |2 K0 C8 |这次发现的Bug存在于Create Region of Interest创建兴趣区域函数里。在函数前面创建必要的两个点的后,点击此函数进入配置界面:
    * D- A, `. ~0 p2 b; F
    图2 创建ROI函数
    3 }! u  ~# s! w) h' N$ R: z
    在坐标选项卡中,可以看到,这里可以设置Offsets偏移量,就是ROI的点可以选择设置为前面已经存在了变量,并且可以添加一个偏移量进去。
    # p' B; H) b( x, w) w. Q& \; H6 }
    图3 坐标选项卡
    / K  W9 b1 M0 b7 W, _0 I/ e
    在这个偏移量中,我们可以输入正数、负数等整数:
    2 r' p" k2 {8 X3 O1 X8 W, c
    图4 使用不同的偏移量

    0 E+ s. b0 L* w3 r* a从图4中看到,使用不同的偏移量,ROI的位置已经发生变化。均往图像中的白色部分的内部缩进了一些。然后我们点击OK按钮确定。好像一切都很正常。
    7 @; H& O1 ?9 e
    图5 好像一切正常

    : R' O; l+ w* n3 q- u然后再双击创建ROI函数,进入查看:
    3 d1 }% L  B2 b2 R0 k$ f  T
    图6 貌似ROI右下角的又回原位了
    ) K# J: D# ^3 ^$ n* t3 ~
    / \. h9 n  p$ [# m- v% O3 M
    图7 刚才设置的两个-40参数全部清0了
    / E& H) s0 s3 k# H- A" \2 Q3 I
    问题就出在这里了。这个Offsets功能,增加是没错的,可是NI的工程师,对这个变量的数据类型进行了限制或者是设置不正确。一种情况,他们将这个数据类型设置成了U32/U16之类的。另一种情况,他们对输入的数据限制了上下限,必须要大于0。不过无论哪种情况,反正就是你无法输入负数啦,哈哈。
    8 m* z4 j; A( V- F  V% M2 v: i这个偏移量功能在2012版的VBAI中不存在的,因此也就没Bug可言了。纯粹就是2013版的Bug,等到明年再看2014版VBAI有没有改善吧。

      O% C1 T3 h8 H$ }7 e图8 2012版VBAI创建ROI坐标设置
    . _) X9 N+ R% j! T: q8 V* e5 @
