    LabVIEW Vision颜色值测量(大恒MER-500-14GC采集图像带触发)

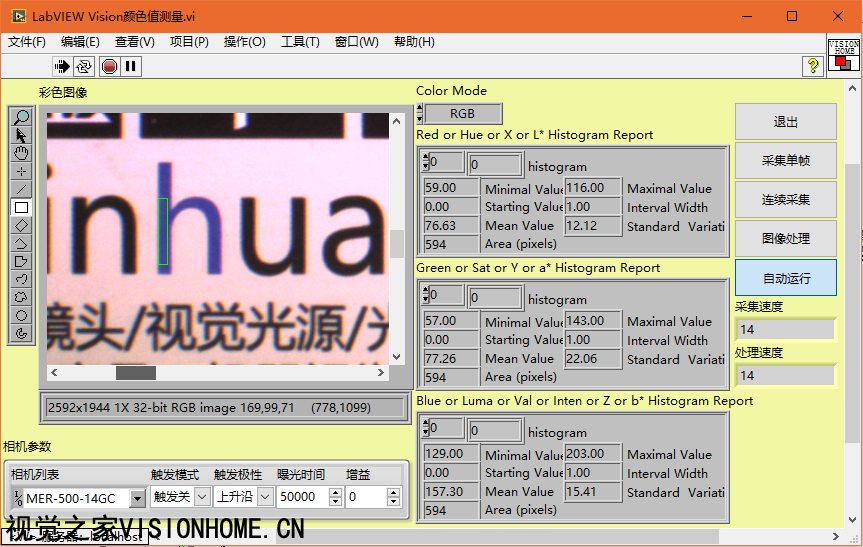

    功能演示-采集单帧

    功能演示-采集单帧
    功能演示-采集单帧

    功能演示-连续采集

    功能演示-连续采集
    功能演示-连续采集

    功能演示-图像处理

    功能演示-图像处理
    功能演示-图像处理

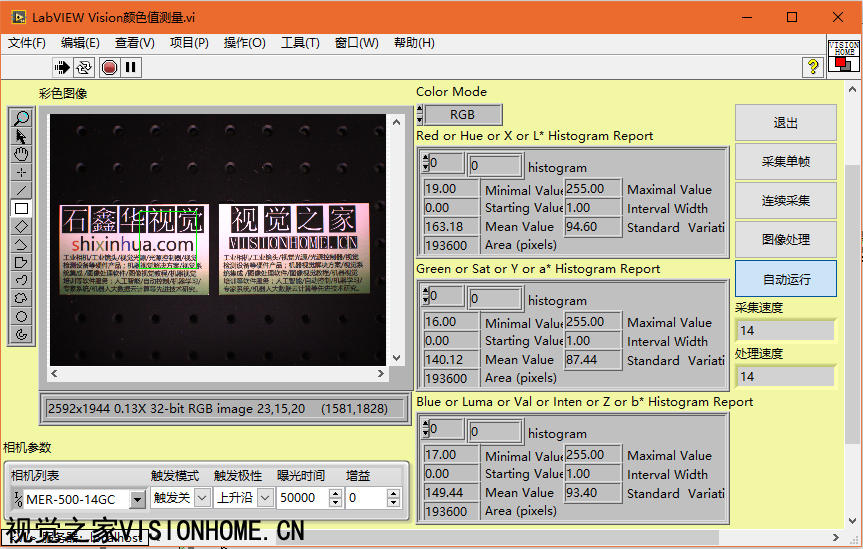

    功能演示-自动运行

    功能演示-自动运行
    功能演示-自动运行

    功能演示-自动运行2

    功能演示-自动运行2
    功能演示-自动运行2

    本简易示例程序包含大恒图像千兆网相机MER-500-14GC彩色相机的LabVIEW驱动程序(IMAQdx方式)、颜色值测量功能。

    相机驱动部分采用状态机,包含常规的单帧采集、连续采集功能,以及相机的触发、曝光时间、增益等属性用户设置,超时时间、数据包大小的函数内部设置等。

    图像处理部分,则包含了基本的颜色值测量功能。颜色值测量部分只需要指定ROI兴趣区域即可,测量函数本身,则需要指定测量的颜色模型,如RGB、HIS、HSL、HSV等。自动运行功能(采集图像+图像处理),只需要使用图像处理中的设置的ROI兴趣区域和颜色模式即可连续循环的测试测量颜色值。这也就意味着,图像采集+图像处理的自动运行模式,已经具备了一个应用程序的基本功能。其它功能,如用户登录管理、结果判断、数据保存、图像保存、参数保存等,只需要再添加其它基本模块或功能函数即可。

    该演示例子可以用于产品的颜色值测量、颜色值分类、有无、正反等一些项目,如线序检测、灯亮灭状态与颜色等检测、电子产品零件有无等实际应用项目中。

    本演示实例使用NI LabVIEW2014SP1+NI VISION2017SP1视觉开发包以及NI VAS 1750。如需要打开实例,需要NI LabVIEW2014+NIVISION2014以上版本。可以到本论坛下载最新的2017SP1视觉开发环境:
    NI LabVIEW & Vision2017SP1视觉图像处理软件开发工具包LV、VDM、VA、VAS、VBAI_编程语言|应用软件_机器视觉教程|软件|驱动下载_机器视觉之家VISIONHOME_机器视觉论坛_视觉光源_控制器_工业相机_镜头_机器视觉方案_系统_图像处理教程_东莞市华动智能科技有限公司

    LabVIEW Vision颜色值测量(大恒MER-500-14GC采集图像带触发).rar (231.58 KB, 下载次数: 90, 售价: 30 元)
