    在选择镜头时,我们通常要注意一个原则:即小尺寸靶面的CCD可使用对应规格更大的镜头,反之则不行。如果1/2″CCD摄像机采用对应1/3″镜头,则进光量会变小,不能完全覆盖整个CCD靶面,色彩会变差,甚至图像也会缺损;反之,如果1/3″CCD摄像机采用对应1/2″镜头,进光量会变大,就可以完全覆盖整个CCD靶面,色彩会变好,图像效果肯定会更好。但是在使用过程中,一般还是选规格相统一的产品,如1/2″CCD摄像机选用对应1/2″镜头,1/3″CCD摄像机选用对应1/3″镜头。; y- k1 Y- `) G5 J7 J) v$ T2 b
                                                                          7 V7 e6 t# x  f7 c, E. m/ _

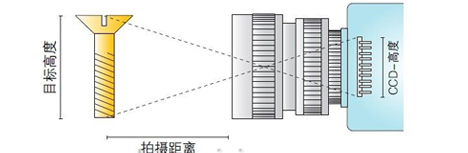

    焦距是镜头的关键参数,为了在电荷耦合器件,也就是CCD上完整成像,我们需要为目标的高度和宽度计算焦距,较小的值为镜头焦距。6 a* x/ d$ A. e+ q' V# V
    宽度的焦距=拍摄距离×CCD宽度/目标宽度+CCD宽度' O: g; B" {, A
    高度的焦距=拍摄距离×CCD高度/目标高度+CCD高度; `+ Z( _+ @7 I1 ^: y
    工业相机CCD传感器尺寸大小:
    : O  ?9 I# K* O- E! I# w) q    1/4 inch:(3.2mm×2.4mm);. e0 f% `; j5 }- _
        1/3 inch:(4.8mm×3.6mm);
    ' Q* j9 @* @0 L; {+ \& h/ g    1/2 inch:(6.4mm×4.8mm);
    3 f) F3 s: W, v6 h* T7 V! \" [    2/3 inch:(8.8×6.6mm);
    # ^. h" @: C# z, X$ ]    1 inch:(12.8mm×9.6mm)。( B6 O& e' ]& `# [' M0 t9 K7 b* {) C8 {
        根据公式计算出焦距,然后再根据CCD传感器的尺寸规格就可以判断选择合适的工业镜头产品。5 w5 T: |- E) p
