[新闻知识] DALSA发布Falcon4系列8600万像素超高分辨率面阵相机

[复制链接]

主题

好友

11万

积分

超级版主

  • TA的每日心情
    难过
    5 天前
  • 签到天数: 1116 天

    [LV.10]100FPS

    发表于 2018-2-3 17:59:22 |显示全部楼层

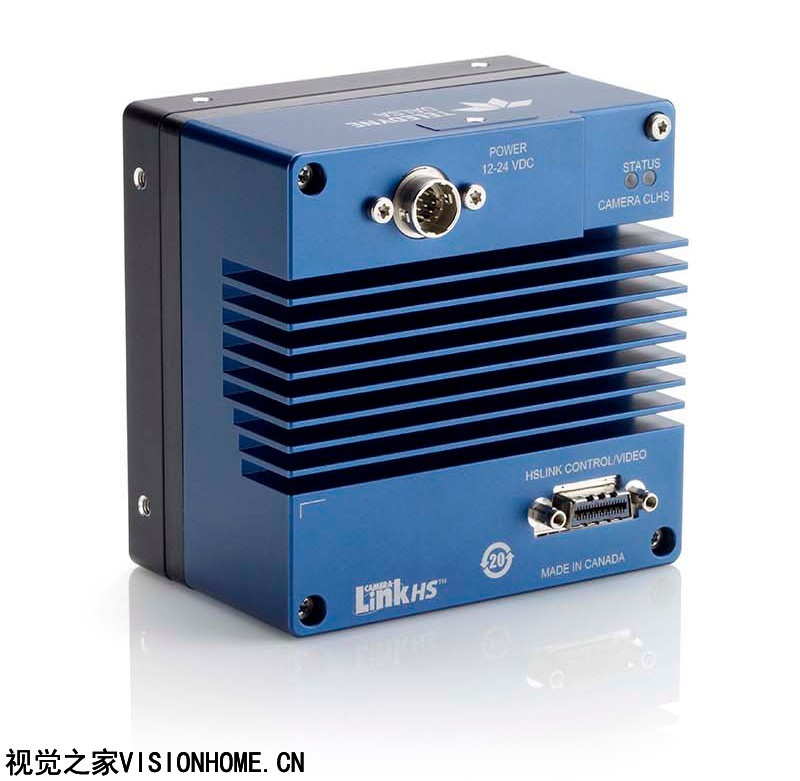

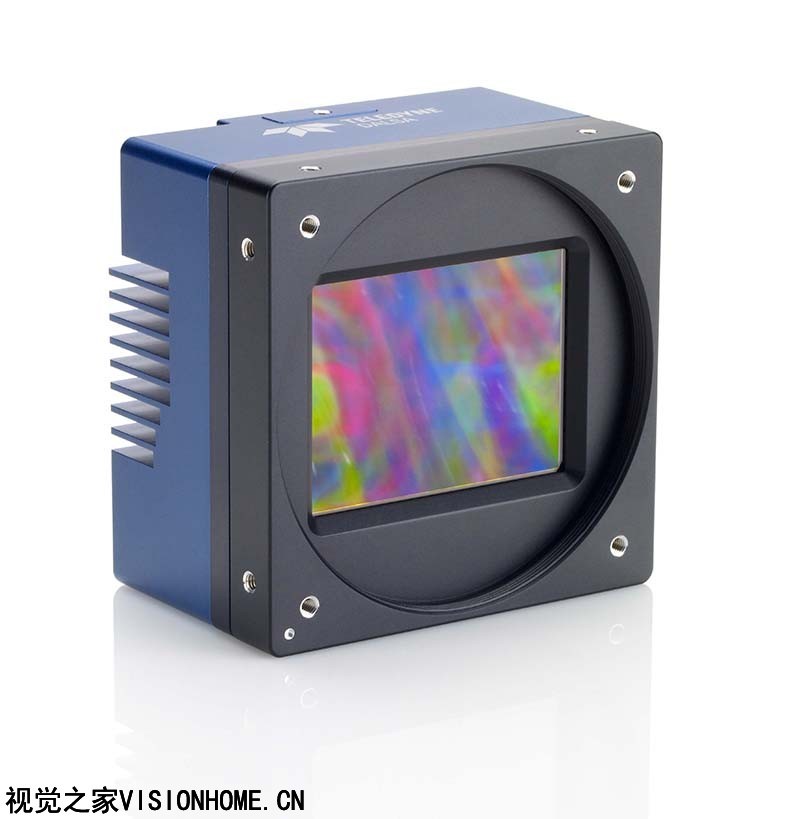

    TeLEDyne DALSA 公司近期发布Falcon4系列86M超高分辨率的面阵相机,提供黑白和彩色两款型号。该款相机在保证超高分辨的同时也保证了图像的高品质。这也是目前市面上分辨率最高的帧曝光面阵相机。
    性能特点
     -86M超高分辨率CMOS芯片8 G6 G  M. s% S5 l$ [8 D' @
     -帧率可达16fps
    ( C! r4 A6 n; j$ ^9 ^ -支持曝光和行曝光双模式切换/ G1 x3 I9 S! S" ]9 {7 V5 q
     -高感光性能得益于6um x 6um的大像元( }; Y: C2 W# @, I, y
     -高品质的图像质量; v3 X) @1 |& D+ @+ S3 r
     -采用Camera Link HS新一代高速传输接口,最高传输速度高达2.1 GB/s @ 16 fps (12 bit): P9 j1 Q, W1 r) J
    规格参数
    相机型号
    Falcon4 86M / Falcon4 color 86M
    芯片类型
    CMOS
    曝光方式
    帧曝光
    分辨率
    10,720 (H) x 8,064 (V)
    靶面大小
    64 × 48 mm
    像元尺寸
    6μm x 6μm
    颜色模式
    Mono 或Bayer
    曝光时间
    最小曝光时间100us
    帧率
    16fps
    像素位数
    8bit,10bit,12bit
    动态范围
    58dB (帧曝光)
    65dB(行曝光)
    镜头接口
    M95 x1
    数据传输接
    % ^0 L4 G0 r" Y/ S9 z
    Camera Link HS
    尺寸
    100 (W) x 100 (H) x 67 (D) mm
    重量
    <1kg
    功率
    <35W

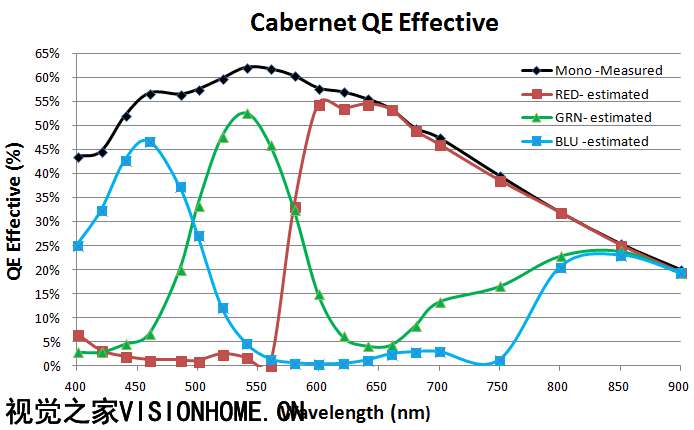

    光谱曲线
    应用领域
    FALCON4系列相机主要面向航空拍摄、勘查侦探、安全监控、三维测量以及平板显示器检测等高端的图像应用市场。
    航空拍摄案例解析
    在飞机或其它航空飞行器上拍取地面景物,对这些拍取的图像进行处理并提取关键信息。这些航拍图像常用于:
     -测绘
    7 a1 ]% x+ _( E9 V( x3 Z -城市测绘. p! s7 W1 [' A# I4 _2 Z
     -关键基础设施检查0 k' u5 _- S4 b1 E! @' v2 y( r! l6 K
     -电力线监控8 W. G& d2 x0 d' \- P# ~  K; [8 ^
     -风力机叶片检查
    - A1 |6 q6 w1 F -森林、农田监控7 C& p- b% m' S* o3 ^$ q9 n
     -重要物资监控+ M% m2 _2 X0 H. g- R9 Y
    % `1 G8 W/ k. m% a# I

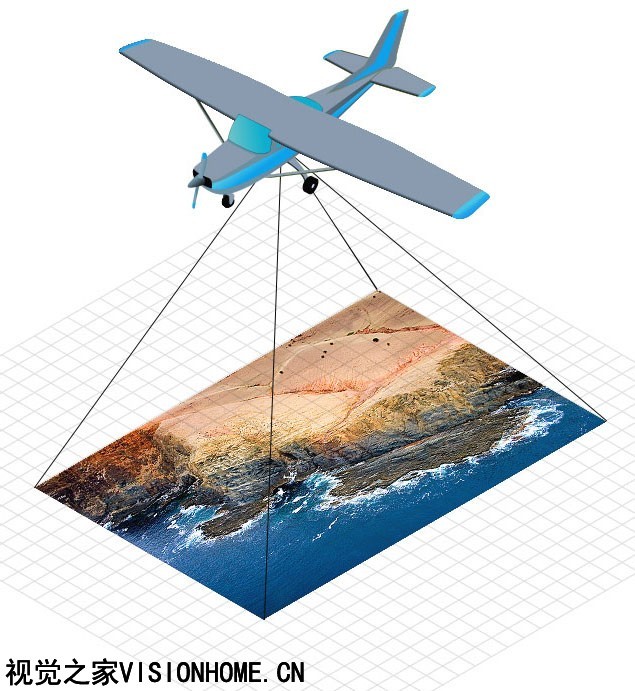

    航空测绘
    & d% r1 K; \4 V1 u

    / F$ P8 }4 Z) A3 e' I
    $ U4 A9 C7 @' G) X
    倾斜摄影呈Maltese十字分布
    十字形分布
    0 S3 [; E, z, x& Q: y( [  M! J
    ! C- _1 ]% u- X# ?5 ]0 S- I
    通常航拍系统有两种配置的相机,一种用于航空测绘,另一种用于倾斜摄影。用于航空测绘的相机通常只需单台相机直接垂直拍摄地面;用于倾斜摄影的相机通常需要五台相机来覆盖同样的地面视野。这五台相机中有一台直接垂直拍摄地面,另外的四台与地面成一定的夹角(比如30度,参考相关图片), 这将会获得一幅3D图像。这种方式常用于城市测绘。FALCON4 86M相机在该种系统中起到航空测绘的作用。
       航空测绘通常需要在户外环境拍摄,同时需要面对各种天气情况和不同的环境。晴朗的天气需要较短的曝光时间,而多云的天气则需要较长的曝光时间。由于飞行器会相对地面运动,在较长的曝光时间下拍摄将会导致图像拖影。这将需要做运动补偿。越好的运动补偿处理会使得飞行器能在越多的天气下飞行,拍摄的时间可以更长,投资方会得到更多的回报。

    9 [8 E7 f! t* O! r2 T
