    巴罗镜(Barlow lens)的的名称来自创造者英国工程师彼得·巴洛(Peter Barlow)。巴洛发展出一系列可以插入其他光学系统的透镜组。当这些透镜被置入后,可以明显的察觉出原系统的焦比被有效的增加了。
    它在天文学的用法是将巴罗镜直接安装在目镜的前端,由于巴罗镜的分流而有效的延长主镜的焦距。由于望远镜的放大率是主镜焦距除以目镜焦距的商值,因此可以增加影像的放大倍率。
    天文学上使用的巴罗镜放大倍率是固定的,最常用的是2X 或 3X,但也有可以调整的。可调整的巴罗镜视增加一个可以调整的延伸管改变它与目镜的距离,来增加放大的倍数。
    巴罗镜与目镜间的距离是决定放大倍率的一个因素,如果一个2X巴罗镜与目镜的距离被加倍,它就成为3X的巴罗镜;如果距离增加3X,就成为 4X的巴罗镜,依此类推。
    显微镜用的巴罗镜可以用来增加工作距离和降低放大倍率,它安装的位置是在物镜端最靠近目标的最后一个物镜前端。标准的是2X镜,它会使工作距离减半而放大倍数加倍;0.75X的,使工作距离增加0.75,而放大倍率同样减为0.75X;0.5X的将使工作距离加倍,而放大倍率减半。

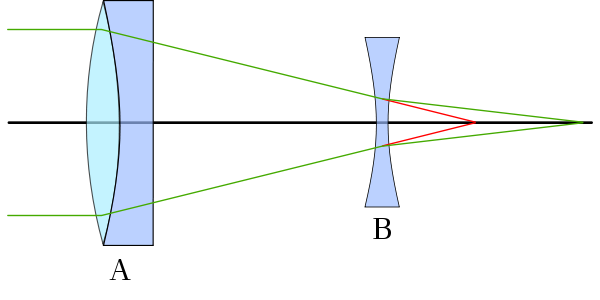

    没有 (红色) 和有 (绿色) 巴洛透镜的光路图。

    没有 (红色) 和有 (绿色) 巴洛透镜的光路图。

    没有 (红色) 和有 (绿色) 巴洛透镜的光路图。
