    阿贝-柯尼棱镜 是反射型的光学棱镜,用于影像的倒置(旋转180°),经常使用于双筒望远镜和一些望远镜。这型棱镜是以恩斯特·阿贝(Ernst Abbe)和艾伯特·柯尼(Albert Koenig)两人命名的。

    " k% ?1 u0 t/ o% T, B
    阿贝-柯尼棱镜由两个玻璃棱镜胶合而成,形成对称的浅V字型组合。光线以垂直表面的方向进入,从30°的斜面产生全反射,然后从一个在底部的"屋顶"切口(两个平面以90°相交会之处)反射,然后光线再从对面的另一个30°的斜面产生全反射,再从垂直的表面射出。

    : M7 W: S2 X% N6 ~0 B6 S
    全反射的净效应是将影像在水平和垂直的方向翻转,这造成影像做180°的旋转(没有改变偏手性),并且允许棱镜做为"图像架设系统"。不同于常用的双普罗棱镜,阿贝-柯尼棱镜不会偏移光线的入射线和出射线,使他更利于安置于一些仪器中,在设计上也不若双普罗棱镜那么庞大。
    , k. N( l  w# e- O, a6 d
    阿贝-柯尼棱镜有时就被简称为"屋顶棱镜 ",但这会造成模棱两可的状况,因为其他形式的屋顶棱镜,例如阿米西棱镜和施密特-别汉棱镜在设计时也会被使用到。

    8 w' o% a, l5 F. i9 Z+ E/ @
    阿贝-柯尼棱镜的变形是将屋顶棱镜换成单面镀膜的反射镜镜面,这样的反射镜只会将影像做垂直方向的翻转,而不做横向的翻转,因此会改变影像的旋向性产生相反的感觉。

    ' a+ n# o1 ]" a, r+ w! T& _; z* n8 G1 G9 W0 N" S4 y+ `

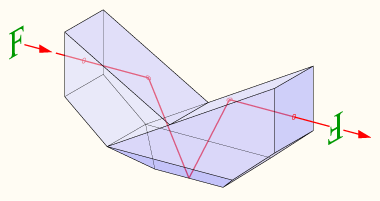

    阿贝-柯尼棱镜 5 v0 [2 q( h7 d1 a! O: H/ a
